Paso 2: La linterna

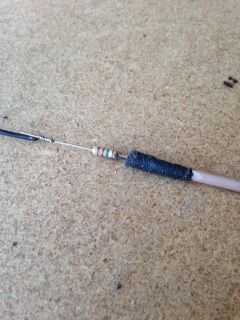

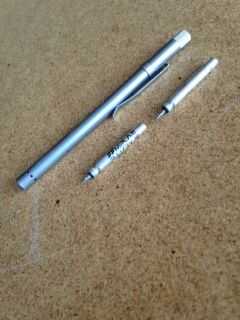

La linterna de LED delgado lápiz utiliza baterías especializadas que son costosas y generalmente deben pedirse. Cada uno es de 3 voltios y el extremo puntiagudo es el terminal negativo. Yo se encender la linterna con una batería de radio de "muertos" de 9 voltios que está todavía muy cerca de volts.* 9 utiliza una aplicación en mi teléfono que incluye una calculadora de LED para determinar el valor de la resistencia necesaria para proteger el LED contra quema. Dado que la linterna utiliza 6 voltios, usé como la tensión directa del LED, a pesar de es seguramente superior a la mayoría de LEDs. La tensión de entrada es de 9 voltios. Yo elegí 20 miliamperios como un nivel de seguridad actual. La resistencia sugerida es de 150 ohmios. Ver la segunda foto.

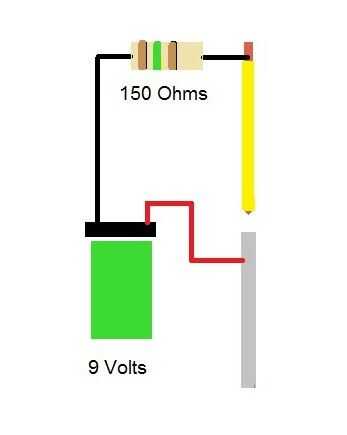

El tercer gráfico es un diagrama del circuito.
* Utilizamos baterías de 9 voltios en detectores de humo y teclados externos para puertas de garaje. Cambiamos cada año para la seguridad y fiabilidad. Generalmente ellos son nada cerca a agotado. Son perfectas para este proyecto.
