Paso 4: Añadir el circuito y los cables de los LED
Pasos:
1. en primer lugar pegar los botones rojo 2 y el D pad. No necesita utilizar los forros de goma por lo que estos pueden dejar a un lado. Usé pegamento para hacer esto.

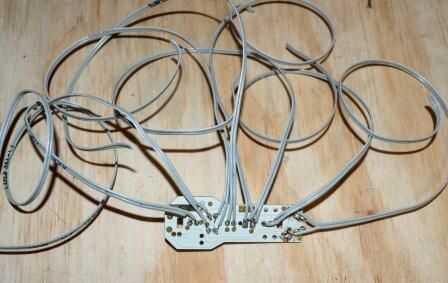

2. cortar 9 piezas de cable del ordenador (o cualquier cable que tenga) longitudes de 150mm.
3. los extremos de cada uno de los cables de la lata.

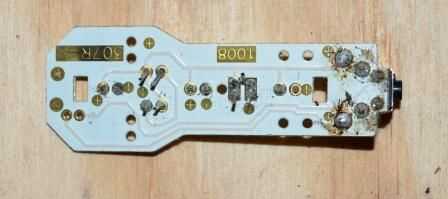

4. la soldadura en la placa de circuito. Prueba y piensa en donde irá la placa de circuito del controlador, esto le ayudará a decidir cómo se debe soldar cada cable a la Junta. Soldar un cable a cada uno de los puertos de LED (7), 1 a los terminales de la batería y otro para el interruptor.

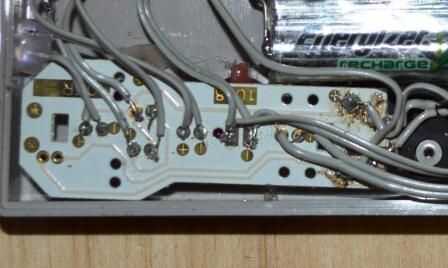

5. a continuación, corte los cables donde sea necesario. Nuevamente Coloque la tabla en el lugar donde se sientan en el controlador y pensar en dónde está el mejor lugar para poner el cable. Tenga en cuenta que las baterías deben ir.
6. soldadura de los extremos del cable para el LED. Para asegurarse de que tiene la polaridad correcta, adjunto una batería para el cable de la batería, si tienes la polaridad correcta el LED se encenderá. Puede tocar los cables de conmutación para conseguir el LED para trabajar.

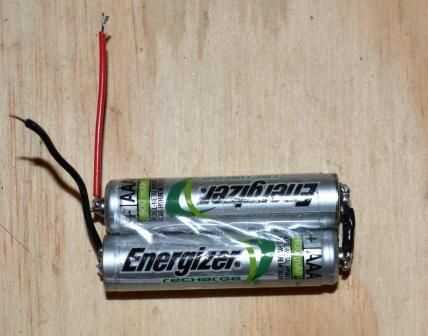

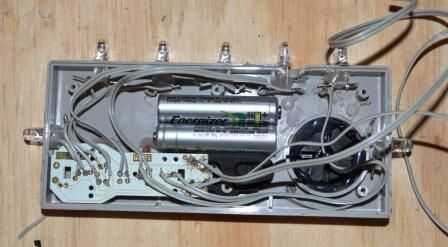

7. también necesitará conectar las baterías. Puede soldar los cables directo a la batería pero ten cuidado como térmico y las baterías no se mezclan demasiado bien. Había grabado las baterías juntos así. Para hacer suficiente espacio tendrá que eliminar algunos de plástico que son los botones de "iniciar / seleccionar". Dremmeled (muy cuidadosamente), algunas de plástico así que encajaría, y es un ajuste muy apretado!
Nota: tuve que agregar una batería adicional recargable son sólo de 1,2 voltios y 2 no era suficiente para alimentar el LED correctamente. Esto causó algunos dolores de cabeza como tiene que quitar un par de LED, entonces dremmel algunos del caso para dar lugar a la bbatttery extra. Ver fotos en el paso 6.
