Paso 2: Descripción general técnica
Mi versión es una variante que utiliza el inductor de la bobina sola, para hacer el inductor fácilmente obtenible. Diseñé el circuito utilizando piezas fácilmente disponibles, para que sea un proyecto de bricolaje ideal.

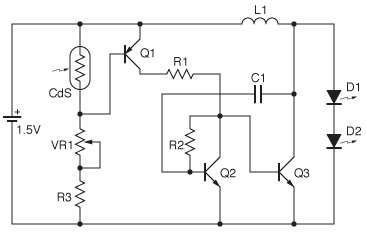

Circuito
L1, Q2, Q3, C1, R2 y LEDs D1 y D2 hacen el Joule Thief. Y el Q1 y el resto de las partes forman el sensor de luz. CdS es el dispositivo que realmente detecta la luz y cambia su resistencia en consecuencia. Cuando el entorno de los CdS es brillante, tiene baja resistencia (en cualquier lugar alrededor de 1k a 3k ohmios), y cuando el entorno es oscuro, la resistencia va hasta 100k a 3M rango de ohmios. Así que en este circuito, el voltaje de base de Q1 es controlado por el nivel de luz ambiente. Cuando la tensión de base de Q1 va más de 0.6 v debajo de la tensión de fuente, corriente pasa a través de R1, encender el circuito Joule Thief.
El circuito Joule Thief es aumentar el voltaje de la batería hasta más de 6V a la luz dos LEDs en serie. LEDs se iluminan con el voltaje de la batería como 0.6 v! ¡ Increíble!
Diseño de PCB puede descargarse un PDF editable, por lo que puede grabar su propio tablero si quieres. Personalizado 2 capa PCB y kit están disponibles para la venta así. Los PCB de 2 capas tienen almohadillas extra delanteras SMD donde sea posible, usted puede construir el mismo circuito con piezas SMD como usted desea.
Lista de piezas
1 x CdS fotorresistencia (clasificada 3 k - ohm de 0,3 M) (CDS1)
1 x 1 k ohmios (R1)
1 x 100 k ohmios (R2)
1 x 10 k ohmios (R3)
1 x 50 k ohmios trim pot (VR1)
1 x 22pF (C1)
1 x 470uH (L1) (en cualquier lugar entre 22 - 470uH funcionaría - podría tener que reducir el valor de C1 sin embargo)
1 x 2N5401 o equivalente (Q1) (o casi cualquier transistor PNP de propósito general, tales como PN2907, 2N3906, etc...)
2 x MPSA06 o equivalente (Q2, Q3) (o casi cualquier transistor NPN de propósito general, tales como PN2222A, 2N3904, 2N4400, etc...)
2 x LED (D1, D2) (se puede utilizar casi cualquier LED)
2 x pinzas de batería
