Paso 3: montaje

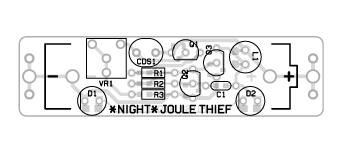

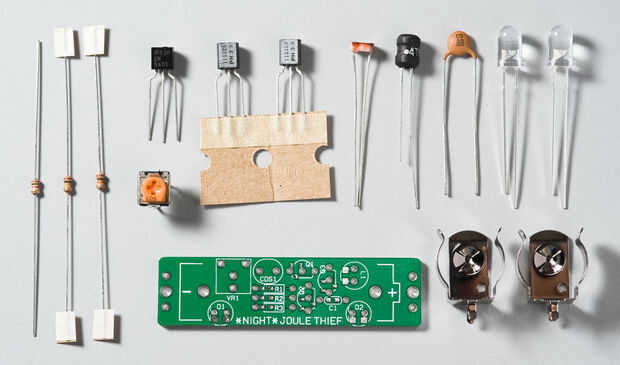

Lista de piezas (en orden de la Asamblea)

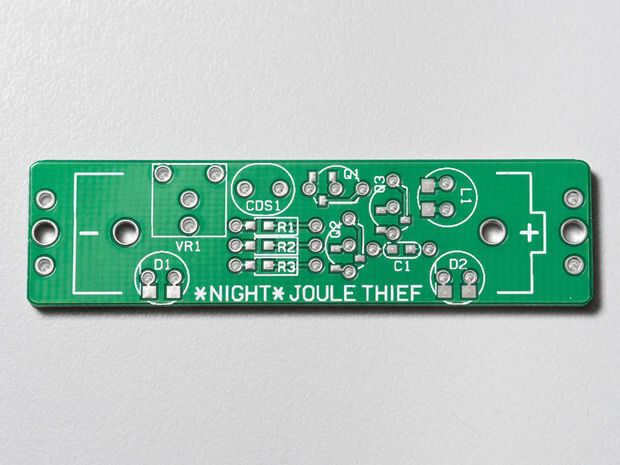

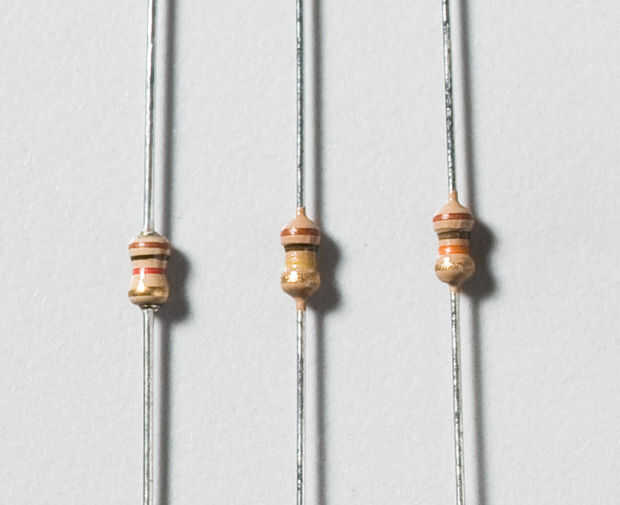

1 x 1 k ohmios (marrón - negro - rojo - oro) (R1)
1 x 100 k ohmios (marrón - negro - amarillo - oro) (R2)
1 x 10 k ohmios (marrón - negro - naranja - oro) (R3)
1 x CdS fotorresistencia (clasificada 3 k - ohm de 0,3 M) (CDS1)
1 x 50 k ohmios trim pot (VR1)
1 x 22pF (C1)
1 x 470uH (L1)
1 x 2N5401 o equivalente (Q1)
2 x MPSA06 o equivalente (Q2, Q3)
2 x LED (D1, D2)
2 x pinzas de batería

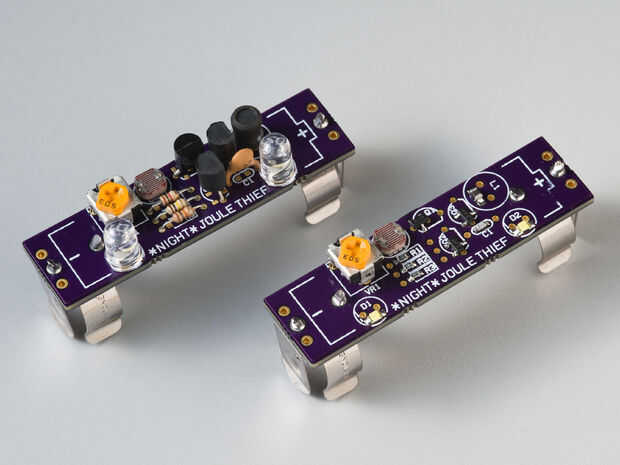

LEDs y transistores tienen polaridad, así que asegúrese de insertar en la orientación correcta. Los titulares de la batería necesitan un poco de fuerza para encajar en los agujeros. Unen de la parte posterior del PCB como se puede ver en la imagen.
Una vez todo soldado en su lugar, doble Compruebe la colocación de la parte, orientación y empalmes de la soldadura. Luego inserte una batería. La polaridad está marcada en la parte delantera del PCB.
Si no ves el LED enciende para arriba, no te preocupes. La habitación es probablemente demasiado brillante. Tome un pedazo de papel negro o cinta y bloquear la luz golpee el sensor de luz CdS. (u oscurecer la habitación) Si el LED aún no enciende, girar el trimmer (cosita naranja) con un destornillador hacia la izquierda. Esto hace que el sensor menos sensible a la luz, por lo que el LED se encenderá por sólo colocar el sensor bajo sombra, o apagar la luz de la habitación.
Ver las fotos del paso a paso de montaje aquí:
