Paso 2: diseño de circuitos
Los canales de 2 salida en los pines 0 y 1, son salidas de PWM. Los pines 3 y 4 serán los pines de entrada para los botones
Importand, no el mal de transistores de alambre, puede destruirlos!

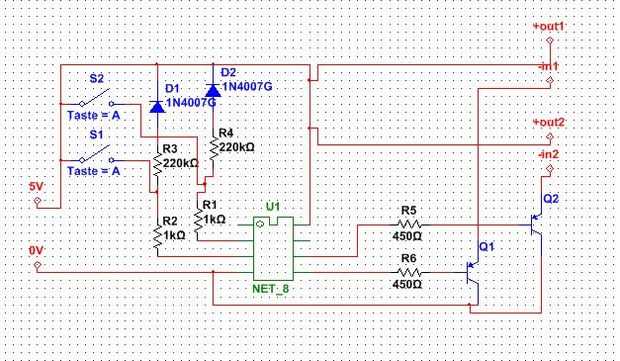

En el esquema del circuito que cometí un error, los diodos tienen que ir a la tierra (0V) no a 5V!!!!!!
