Luz de policía Attiny25/45/85, con Arduino! (3 / 9 paso)

Paso 3: diseño de circuitos #2

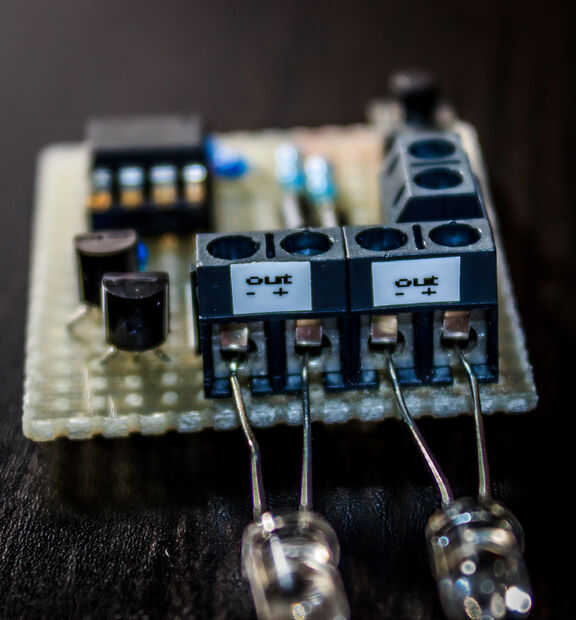

Mina montado este aspecto. No hay mucho que decir, su su elección cómo te gusta que se vea como.

Para un solo LED no necesita los transistores, pero nosotros podemos querer añadir más entonces uno condujo o queremos añadir focos de luz, por lo que los transistores pasará una corriente más alta.

También que amy quiere añadir pegatinas para marcar la polaridad de la en y salidas y a añadir una pequeña descripción de lo que es. :)
