Paso 5: cableado

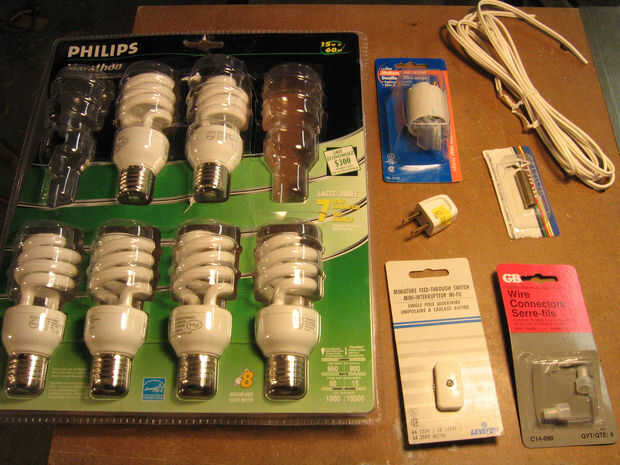

Utilizando fácilmente obtener los componentes, la luz está conectada con seguridad sin excesivas complicaciones.
Lámparas fluorescentes compactas (CFL) se utilizan para ahorrar energía.
DETALLE DE:
El primer paso para el cableado debe conseguir los soportes de toma de corriente instalados en cada uno de los agujeros de la cuatro conector en la base de madera.

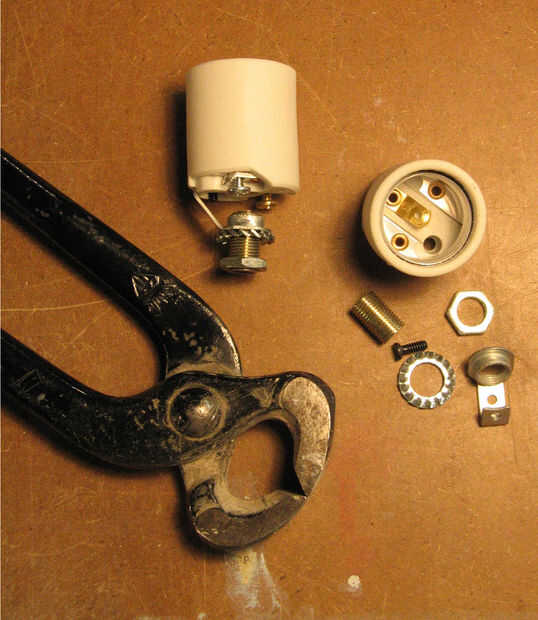

Después de enhebrar los estribos en las piezas de varilla roscada, usé un extractor de uñas para bloquear los componentes juntos apretando la parte roscada en una forma ovalada. Ahora, estos no desarmarse fácilmente.
Coloque los soportes en los agujeros de enchufe, a través de las arandelas de bloqueo y apriete las tuercas en el otro extremo de la varilla roscada. La tercera foto de la serie muestra un detalle de esta Asamblea.

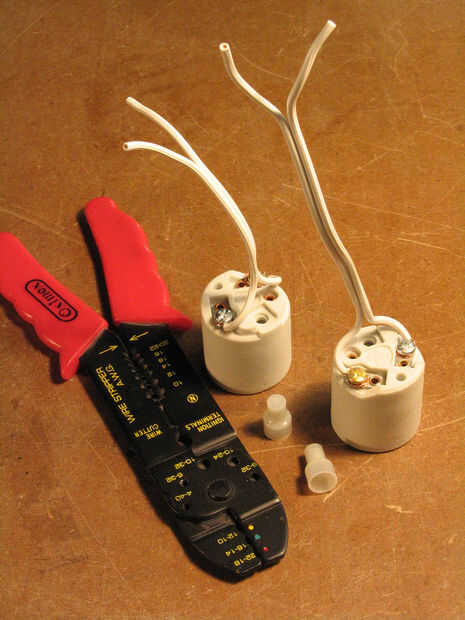

Procede fijar longitudes cortas del alambre a los zócalos de cerámica. Se necesita cable de la lámpara en estas longitudes:
-2 longitudes de al menos 5,75 pulgadas
-2 longitudes de menos 7,75 pulgadas
El cable de la lámpara debe tener un conductor que es liso y uno que está rebajado. El conductor liso siempre se unirá a la parte caliente de las conexiones eléctricas; aquí significa colocar el alambre liso para el tornillo de latón en los zócalos de cerámica y el alambre ranurado al tornillo de plata.
Ahora se instalan los zócalos de cerámica el primer funcionamiento del cable de la lámpara a través de la varilla roscada y fijación de las tomas a los soportes en la base de madera.
La última longitud del cable de la lámpara para preparar para el interruptor y el enchufe y puede ser tan larga como usted tiene gusto. La mía es aproximadamente 8 pies de largo.

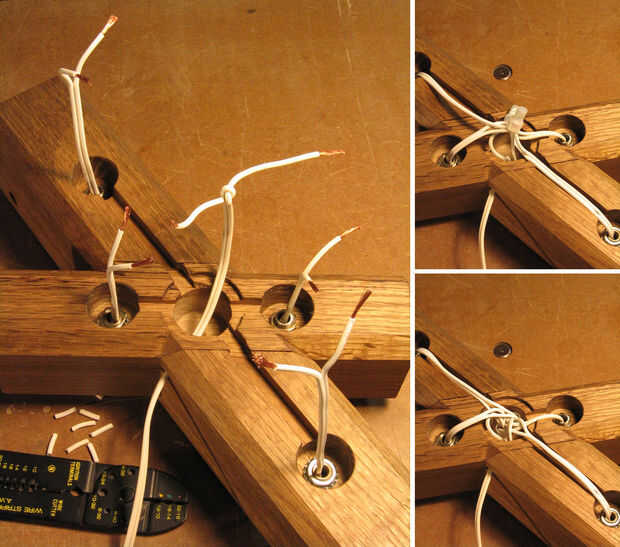

Ejecute uno de los extremos a través del orificio de salida de alambre en la madera base, dividir los conductores para una longitud de aproximadamente dos pulgadas y un nudo con uno de los conductores. La quinta foto muestra cómo su proyecto debe cuidar de esta tarea.
Antes de conectar los cables, tome un momento para observar cómo todos los cables y conectores encajarían en el agujero central. Si usted usted mismo dio algún cable flojo para trabajar con, ahora es el tiempo para cortar los cables para obtener un buen apto en el agujero.
Todos los conductores lisos deben conectarse entre sí, y todos los conductores ranurados deben conectarse juntos, utilizando los conectores terminales.
Asegúrese de que no se separe las conexiones, luego empujar los conectores en el agujero central.
Un buen lugar para poner el interruptor es dentro de 2 pies de la armadura. El interruptor en línea interrumpe solamente un conductor del cable de la lámpara; Asegúrese de que usted utiliza para interrumpir el liso (lámpara cable conductor).
Al montar el enchufe, conecte el liso (conductor) a estrechas espigas de (caliente) del enchufe. El conductor acanalado debe conectarse a la clavija ancha del enchufe.

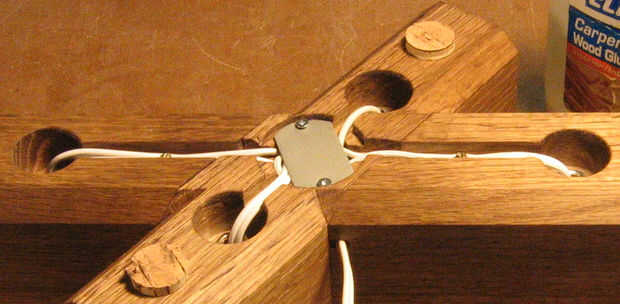

La última cosa que hacer es asegurarse de que las conexiones queden en el agujero. Una portada simple con un pedazo de chatarra de acero y había sujetado con dos tornillos pequeños para madera. Revisa la última foto.
¿Y bien? ¿Qué estás esperando? Instalar unas bombillas y probarlo!
