Luz de señal de la mano de la bici (7 / 10 paso)

Paso 7: Flex sensores y acelerómetro

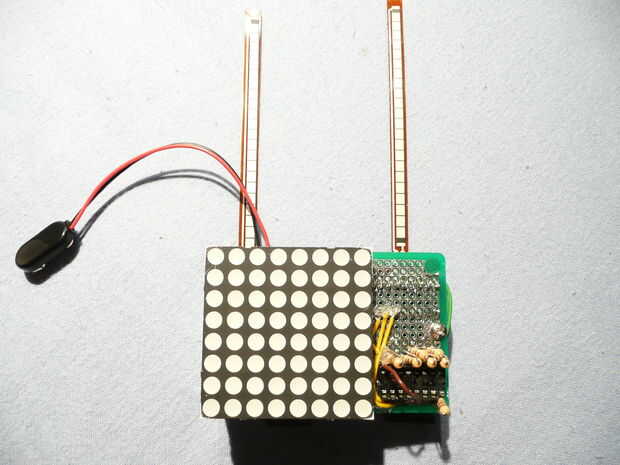

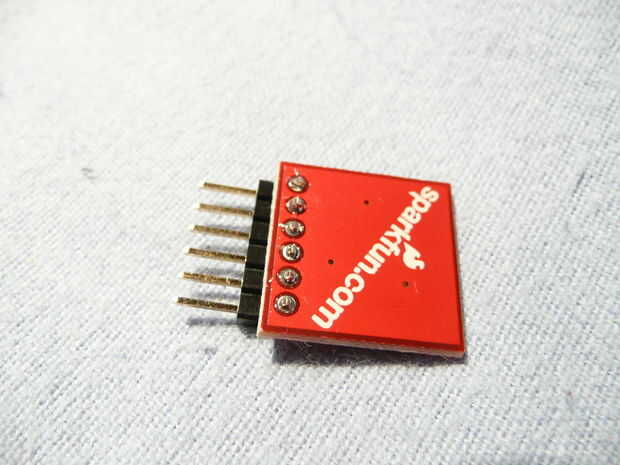

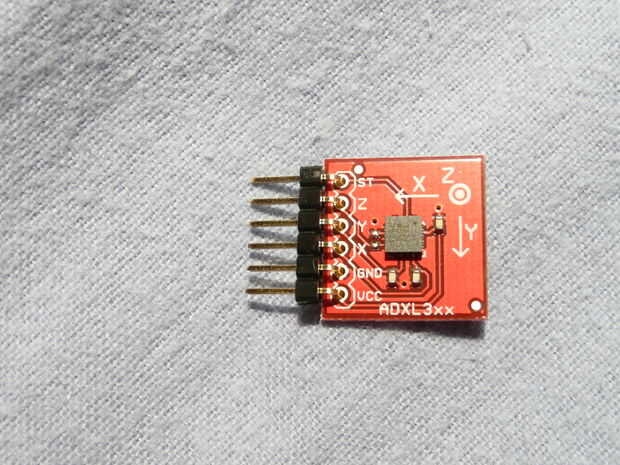

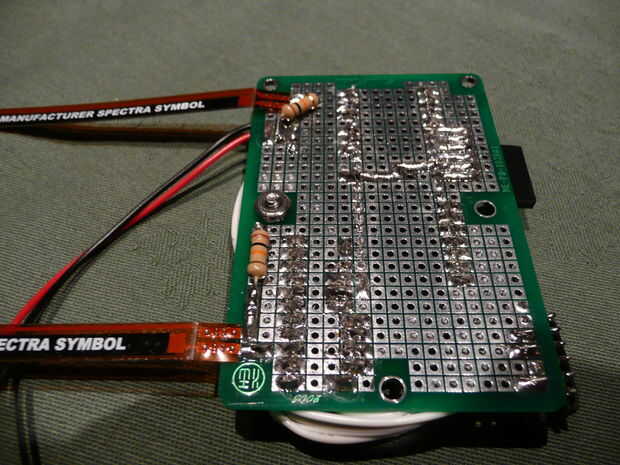

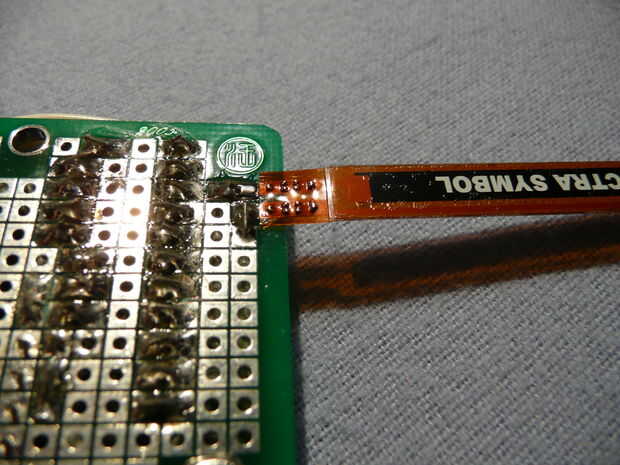

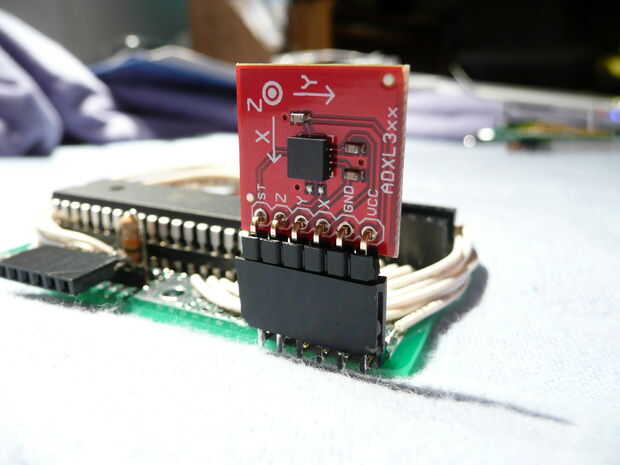

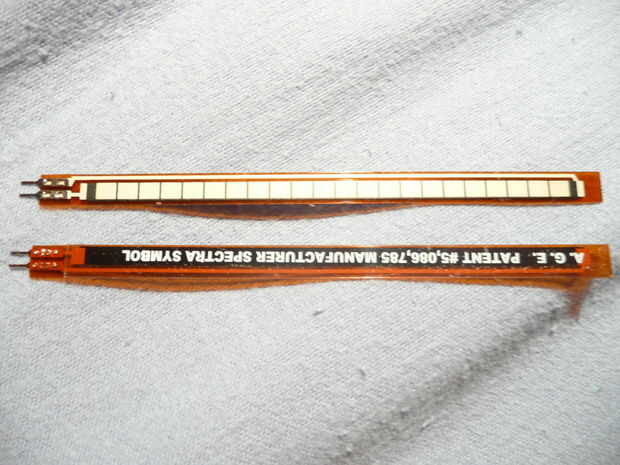

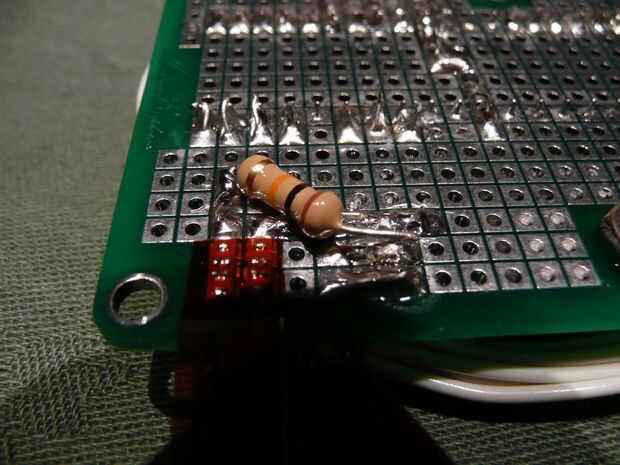

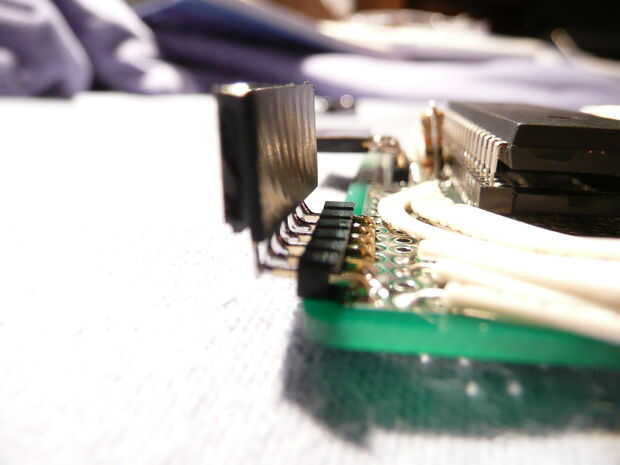

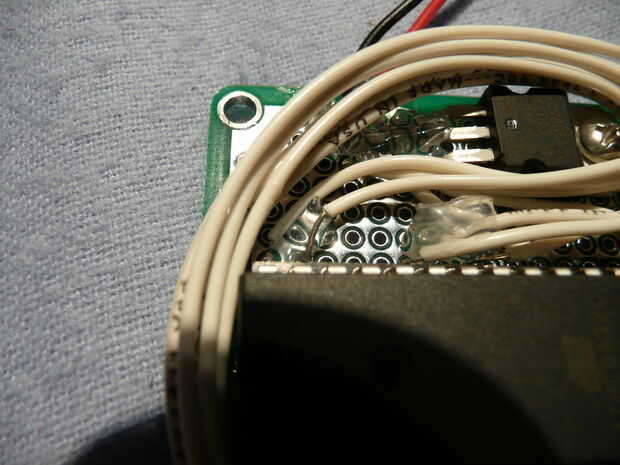

Primero te abordamos los sensores de flexión, pero estás en la recta final en cuanto a hardware va.  Creo que las imágenes de abajo explican bastante qué hacer.  Conectar un pin a + 5v el otro al pin de tercero o cuarto de la parte superior del lado derecho del AVR (microcontroler en el corazón de este proyecto).  Cuando primero armé esto pensé que era todo lo que necesitaba hacer pero resulta que para el AVR leer los sensores de flex que tienes que poner una resistencia de la espiga en el sensor va a AVR a tierra (ver cuadros #10 y 11).  Usé un 10k.  Esto divide el voltaje va a AVR que prácticamente duplica la sensibilidad del sensor.  Ahora para el acelerómetro.  Porque el acelerómetro es sólo un pelo más alto que el espacio entre los dos tableros y porque nosotros podríamos querer sustituirlo algún día que he decidido utilizar encabezados a tope hacia fuera del tablero y a conectar.  Utilice un encabezado de ángulo recto para conectar con los 6 pernos de la placa breakout.  Ahora tomar otro ángulo recto encabezado y una rúbrica femenina a los pernos cortos de soldadura soldadura esta en la parte inferior izquierda de la tabla.  Enchufe en el acelerómetro para asegurarse de que encaja, desenchúfelo y luego conecte las clavijas adecuadas a Vcc (+ 5v) y GND.  Luego, conecte el pin X pin 40 e Y la salida al pin 39. Ahora usted debe establecerse para agregar los IC (circuitos integrados) y encienda.

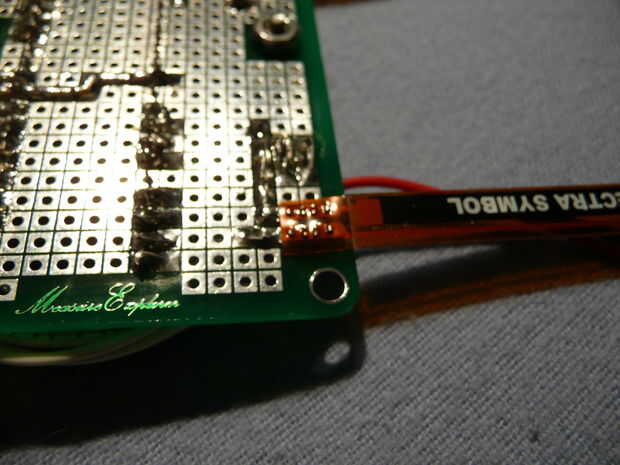

26 de diciembre de 2009: he encontrado que lo que montara el dedo índice flex sensor de causó el material conecta el sensor con las clavijas para degradar.  He comprado desde un sensor de repuesto y caliente pegado un pedazo de plástico delgado en el sensor para evitar que esta área es la parte que hace la mayor parte de la flexión.  He etiquetado la ubicación en la siguiente foto.
