Luz de señal de la mano de la bici (8 / 10 paso)

Paso 8: Agregar del IC y el primer programa

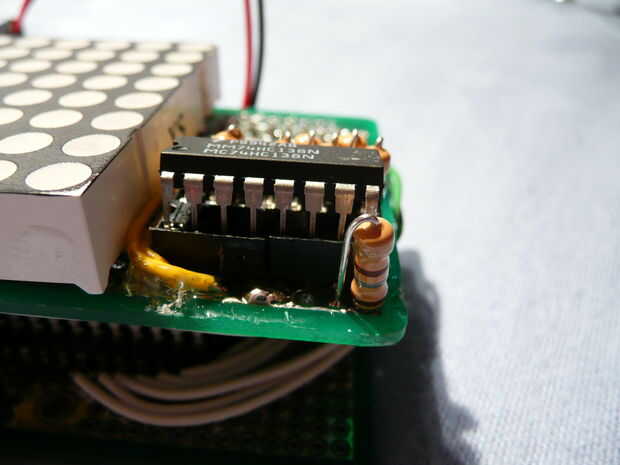

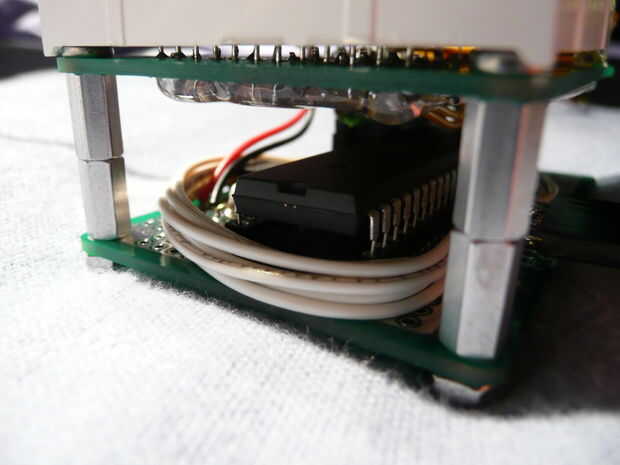

Este es el paso más fácil de todo el proceso de probabilidad.  Una vez más ayudar la imagen.  Asegúrese de que tiene las fichas de la manera correcta como se explica en el cuadro #3.  En primer lugar quisiera alimentar con nada conectado y toque el disipador de calor en el regulador de voltaje.  Si hace calor entonces algo es cortocircuitar y necesita volver atrás y comprobar las conexiones.  Procede de esta manera, añadiendo un chip a la vez, sensación de calor y una vez que todo está en su lugar, apriete las tuercas en el tablero inferior para que los dos tableros se sujetan firmemente.  Siguiente será programar el AVR.  Si nunca lo has hecho antes, un rápida búsqueda de rendimientos de una plétora de resultados.  Si yo fuera tú pondría mi AVR en un protoboard y programa allí antes de él en su pieza de trabajo.  Escribí un programa sencillo a la información siendo recibida de los sensores de flexión para los LEDs de salida.  Esto debería darte una idea básica de lo que es y no funciona en tu circuito.

Aquí hay un video del código en acción...

.. .y aquí está el código:

#define F_CPU 800000UL

#include
#include
#include

void ADCINIT()
{
ADMUX = 0b01100000;
ADCSRA = 0b10000000;
}

int main()
{
int a;
un = 0;
int b;
b = 0;
DDRD = 0XFF;
DDRB = 0XFF;
DDRA = 0b11100000;
ADCINIT();
while(1)
{
ADMUX = 0b01100011;
ADCSRA | = 0b01000000;
mientras que (bit_is_clear (ADCSRA, ADIF));
PORTA = 0b00000000;
PORTD = ADCH;
_delay_ms(1);
PORTD = 0 X 00;
ADMUX = 0b01100010;
ADCSRA | = 0b01000000;
mientras que (bit_is_clear (ADCSRA, ADIF));
PORTA = 0b11100000;
PORTB = ADCH;
_delay_ms(1);
PORTB = 0 X 00;
}
}
