Paso 2: Paso de circuito 1: rectificador

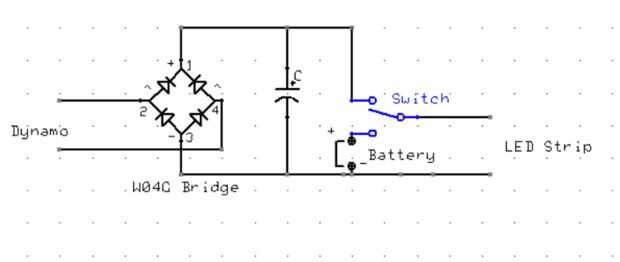

Tenga en cuenta que circuito diagrama anterior incluye un diodo de protección, que agregamos en el circuito completo más adelante. Ahora solo estamos mirando todo a la izquierda del interruptor y batería - es simplemente un rectificador y el condensador. De que usted sólo tiene que añadir cables de salida, y eso es todo lo que realmente necesita a menos que desee agregar el potencial de una batería (si lo hace, puede tomar este circuito con usted en cualquier lugar y conectar la dinamo a una rueda de bicicleta y escurr LEDs bicicleta utilizando el poder combinado de la batería y Dinamo le! por lo que agrega versatilidad. Además, la batería puede dejar tomar fotos en el campo mientras que no está en un columpio, etc. y se recarga a través del uso)

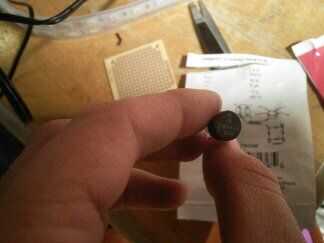

Lo primero que tienes que añadir es el rectificador. Aquí utiliza un puente rectificador. Esto convierte la señal de AC de la dinamo de bicicleta a DC.

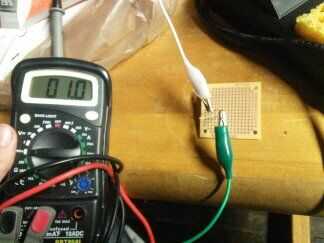

Cuenta con una polarización específica que necesita tener en cuenta. Esto debe ser marcado en el rectificador, probablemente con un signo +. El polo negativo es directamente enfrente de él. Los otros 2 cables son para corriente alterna de entrada. son - no-polarizados. Usted puede verificar la polarización con un voltímetro. Si el positivo es en el polo positivo del rectificador, registrará positivas (en la mayoría de los voltímetros se trata de un 1.0). Si el positivo del voltímetro está en el polo negativo del rectificador, se registro negativo.

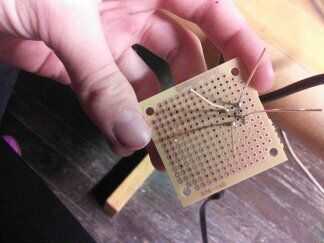

El rectificador para la placa de la soldadura al alcanzar la orientación que desee (puede Agregar un capacitor bastante grande, así que tenlo en cuenta! deje suficiente espacio!)
Después se agregan los otros componentes se desea añadir a la tubería del encogimiento y cortar uno de los 2 cables AC más cortos que el otro - para que ellos no corta uno al otro. terminará por recortar cualquier exceso de la + y - también por lo que no corta nada. Tenga en cuenta como se va a agregar que el capacitor y DC cable de salida!
