Paso 5: Añadir una batería y cambiar el circuito (opcional)

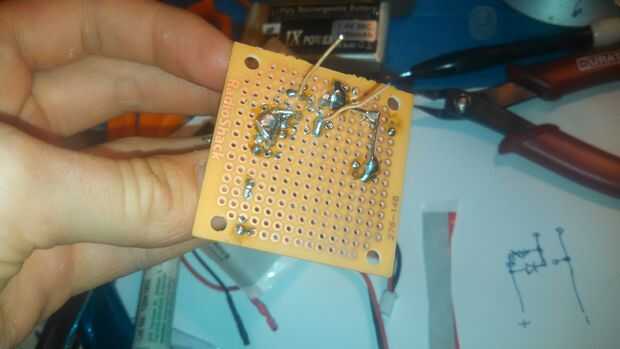

Este paso es totalmente opcional. Si está más allá de su alcance y habilidades de soldadura, no se preocupe! el circuito funcionará con solo un condensador y un rectificador. Todo lo que necesitas hacer es ajuste el + y - los extremos del rectificador y luego añadir conduce encoger de la tubería a la entrada de la CA del rectificador y uno más corto que el otro corte para que no interfieran. se puede ver en la foto de la parte inferior del circuito por encima de los cables de AC antes de cortar uno de ellos más corto y había añadido la tubería (sólo el aislamiento de modo nada se corta hacia fuera). En ese momento, usted puede tener un circuito de luz de giro completamente funcional, ya!
Ahora, si desea agregar una batería, para que puedan tener la opción de alimentar la tira sin movimiento o tal vez carga de dispositivos (puede modificarlo para):

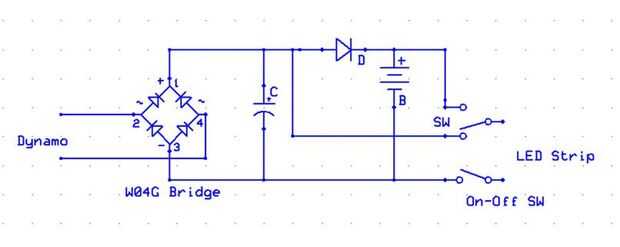

Al final que terminamos volviendo a configurar el circuito según el diagrama (menos un interruptor - usted sólo necesita uno como la tira del LED es controlada por un mando a distancia)... el interruptor "on/off" es opcional.
Nos enteramos de que habíamos puesto el condensador en forma ineficiente - menos de la Junta podría tomar una forma diferente.

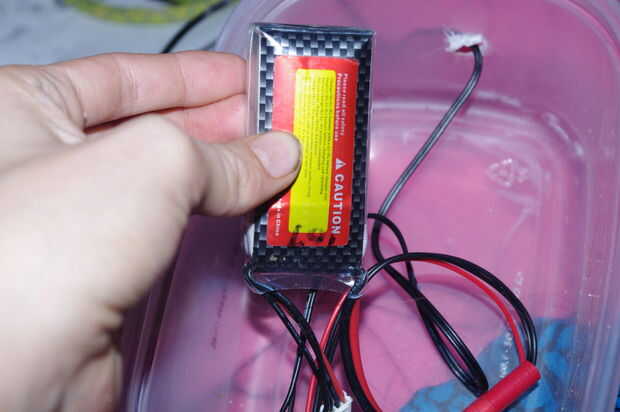

Hemos añadido un interruptor, 2 puentes (pedazos pequeños de alambre aislado), los pernos para la conexión de la batería, una tensión inversa de 100V y 1.2V adelante voltaje en 2A FR202 diodo para evitar la carga que fluye hacia y dañen el circuito y el dynamo y permitir carga cuando la batería no está en uso y un 11.1V (11.1-12.6, cargada) batería de LiPo de un proveedor de RC de la manía. El diodo es un cambio de un circuito en el primer paso.
El diodo no protege de sobrecarga la batería, de expulsión y descarga de la batería cuando no está en uso. La batería que utilizamos es de 1000mAh.
Manteniendo la configuración original (pero moviendo un poco los cables de salida) a la batería (cable para conectar la batería a / pins de cabecera) está conectado en paralelo con el condensador, con el diodo en serie con el + final de ambos. Un SPDT: se añade interruptor doble unipolar, donde ambos lados del interruptor se encienda (hacia arriba acciona el circuito sólo a través de la batería y diodo, la posición hacia abajo permite la tira de la luz ser alimentado directamente en el circuito de rectificador) La batería carga de exceso de tensión - cuando el voltaje excede el voltaje delantero del diodo (1.2V) y el actual voltaje de la batería. Para no utilizar la batería, desconecte o usar un interruptor on-off-on (el interruptor SPDT aquí tiene una posición de centro donde no está conectado a ambos lados y sólo se puede cargar la batería, aunque - y es efectivo).

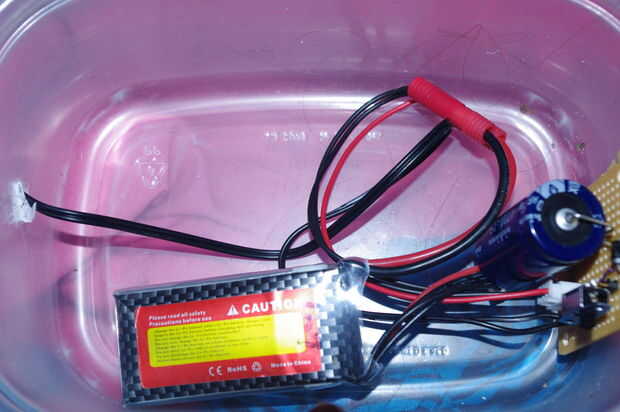

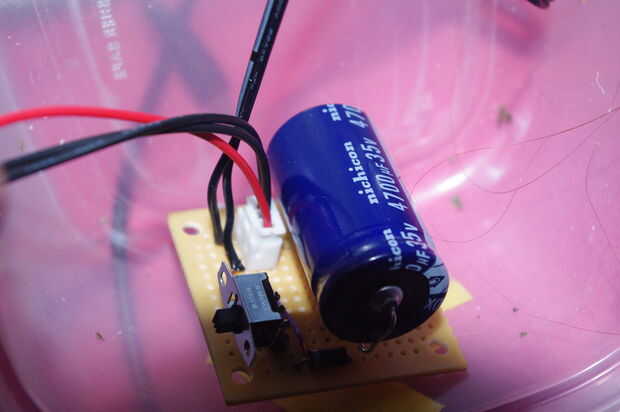

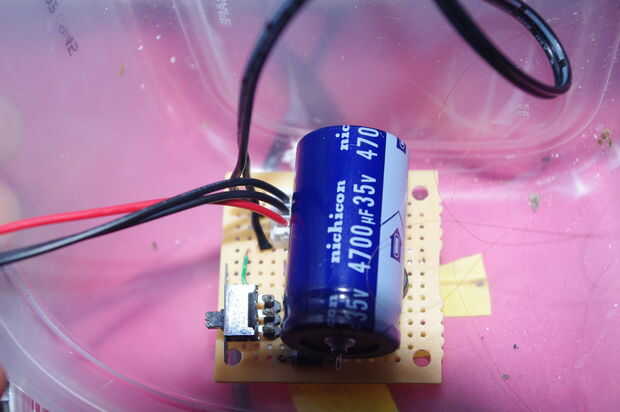

Se puede ver el circuito completo en las fotos.
