Paso 2: Otras partes y equipos
Usé los siguientes componentes de electrónica en este proyecto:
- Un LM2596 CC/CC reductor regulador de voltaje módulo (no sólo el LM2596 IC).
- Un módulo ESP-01 .
- Un opamp LM358 .
- Un STP65NF06 MOSFET de la energía.
- 7 resistencias: 5 x 2 k 2, 1 x 100 k, 1 x 220R
- 2 condensadores: 1 x 100n, 1 x 47n
- 1 diodo: 1N4148
El tipo MOSFET no es crítico. Solo necesita ser un MOSFET de la energía del canal N en el paquete TO-220 con baja resistencia - hacen muchos otros tipos.
Los siguientes conectores etc. son utilizados para construir el circuito:
- 2 bornes de tornillo de PCB con 2 espigas cada una (2. 54 mm / 0,1 '') (para fuente de alimentación y las conexiones del LED)
- 1 macho PCB la cabecera, 3 pines. (para conexión a puerto serial opcional de depuración)
- 1 cabecera de PCB hembra, 2 filas de 4 pines (se enchufa el módulo ESP-01 en esto)
- Un pedazo de prototipo PCB con cobre tiras conexión 3 orificios, como este.
- Un par de trozos de hilo de montaje, preferiblemente en unos colores diferentes (para uso en la PCB).
- Un trozo de cable de alambre doble (para usar entre la alimentación y nuestro PCB).
- 4 espaciadores/tornillos para montar firmemente la placa dentro de la lámpara.
- Y por supuesto algunos de soldadura.
Costo total de los componentes varía mucho con el proveedor. Creo que pagué unos 15 € (aproximadamente US$ 16,50) para todo, pero debería ser posible conseguir un mejor trato a través de DX o AliExpress.
Necesitará las siguientes herramientas y equipos para construir esto:
- Común de herramientas como destornilladores, un cortador de alambre y un pelacables.
- Un soldador.
- Un taladro con brocas para perforar PCB y metal - usé un poco de 3,0 mm (0,12 '').
- Un medidor de voltaje/multi.

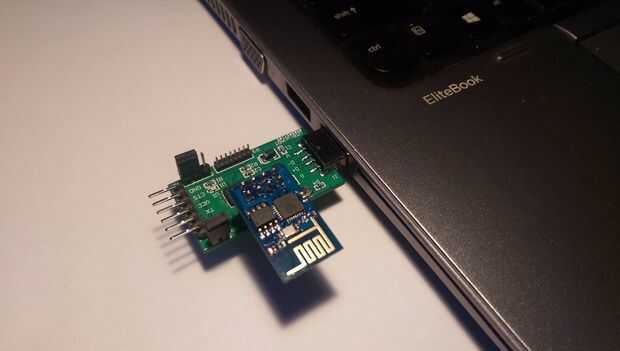

- Una PC/Laptop con el Arduino IDE instalado y la capacidad de programar un módulo ESP-01. Esto puede lograrse mediante un módulo de USB a UART regular en combinación con algunos circuitos breadboard para poner el ESP-01 en modo de programación, o (que creo que es más conveniente) con una Junta de programación ESP-01 (como en la imagen).
- Aunque no no terminantemente es necesario, tener un osciloscopio será muy útil si necesita depurar el circuito.
