Paso 4: El PCB
Todo en un pedazo de prototipo PCB board acumulado. Utilicé el tipo que tiene tiras de cobre que conecta 3 agujeros como una cuestión de preferencia personal. Iniciado por 4 taladros en las esquinas para poder montar la Junta más adelante, luego soldar los principales componentes activos y la toma para el ESP-01, entonces todo lo demás.

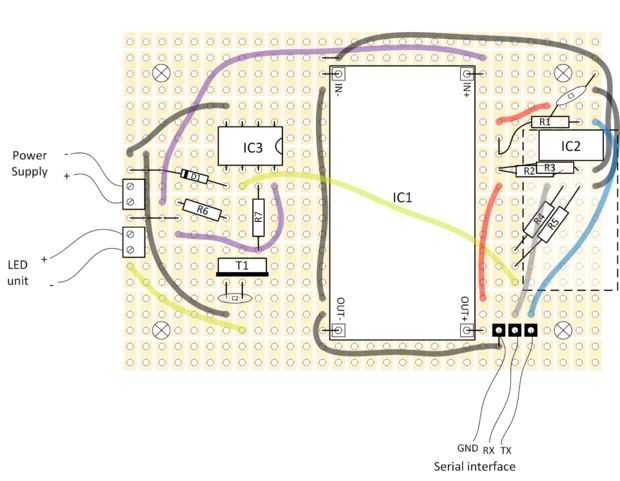

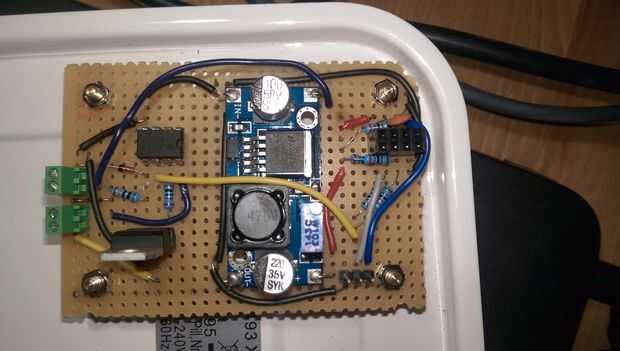

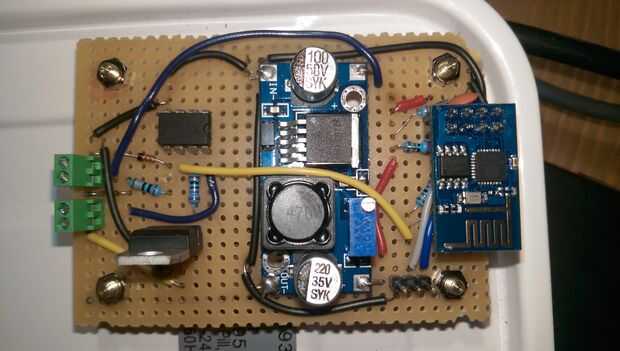

Incluyen tanto un diagrama de este PCB y fotografías con y sin ESP-01 módulo enchufado. Estas juntas deben proporcionar toda la información necesaria.
Para conectar la PCB, usé terminales para la fuente de alimentación y las conexiones de unidad de LED y un encabezado de impresión masculino para exponer el puerto serial de la ESP-01. El último no es necesaria, pero recomienda hacer depuración si es necesario.
