Paso 2: Unir el circuito

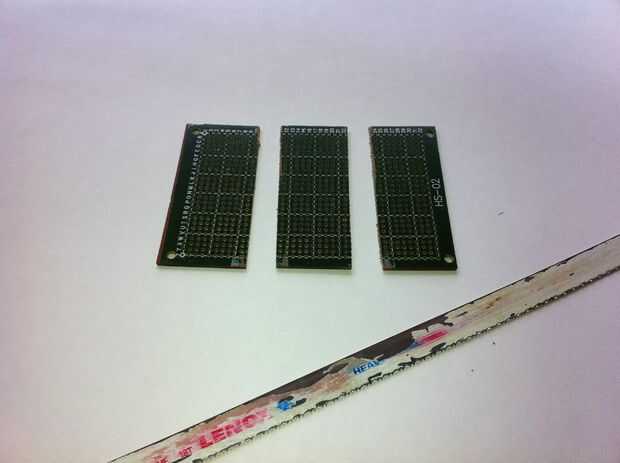

Conseguir la junta al tamaño correcto, corté mis 4 "x 3" Junta en tres pedazos, que acercar el tamaño de cada uno de 3 "x 1". Sólo asegúrese de que tomar el tiempo de corte para que los puntos de soldadura de cobre en la parte posterior no desprenderse.
Paso 2)

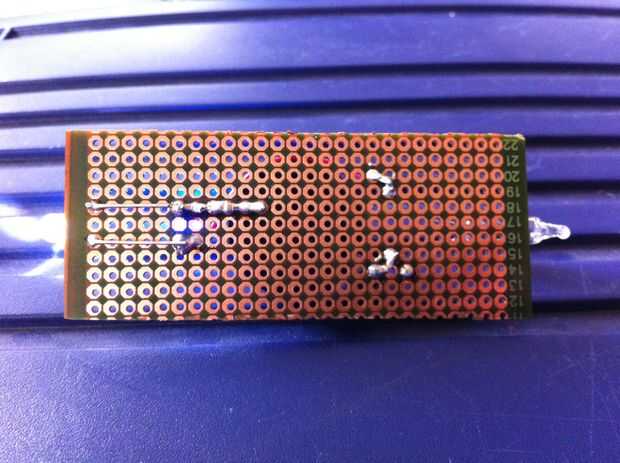

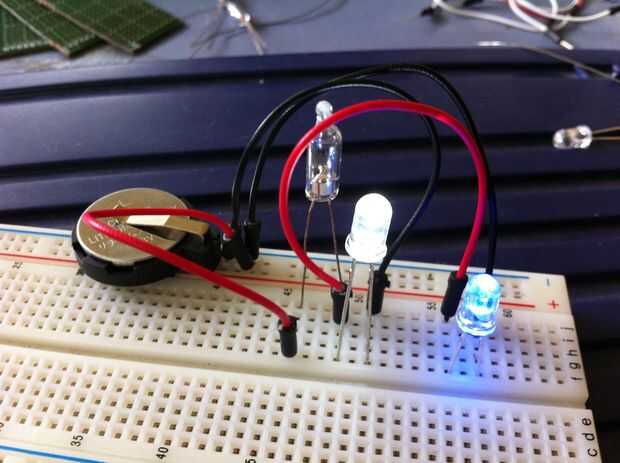

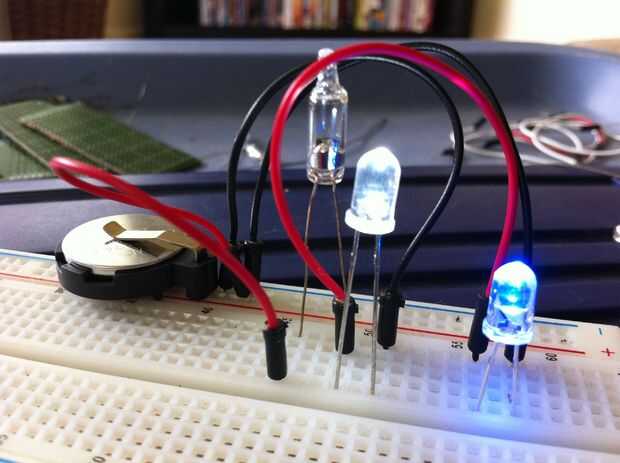

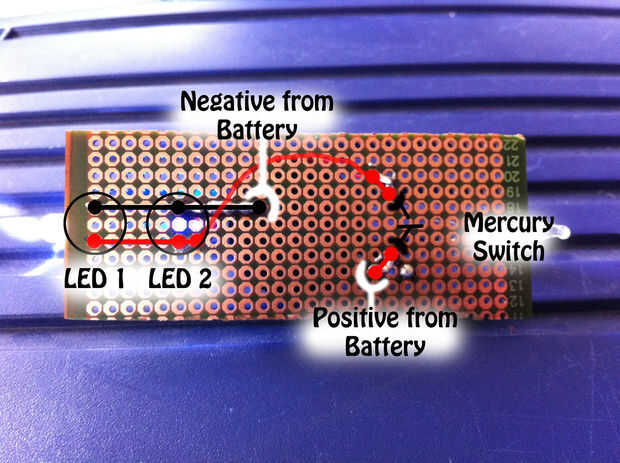

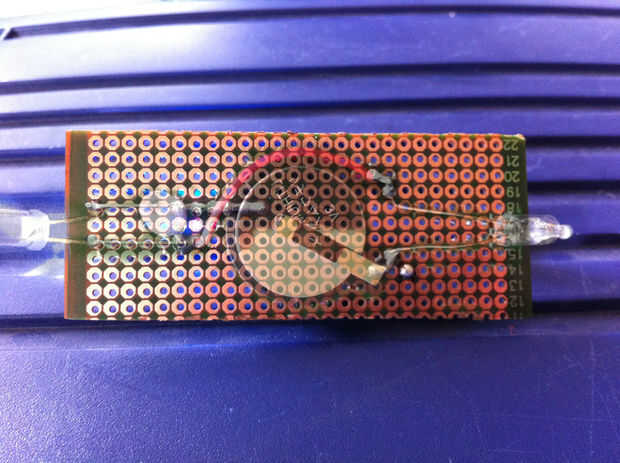

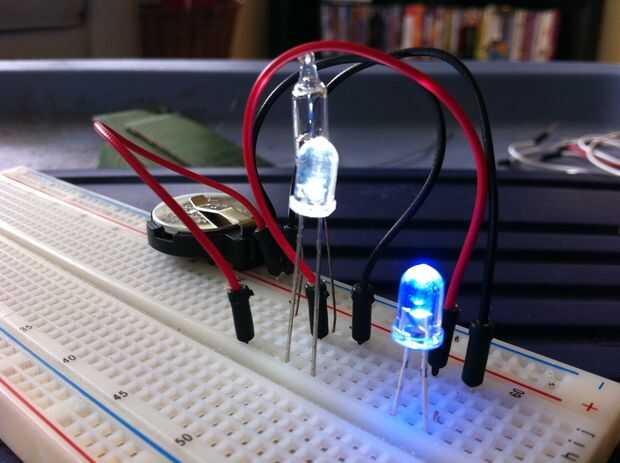

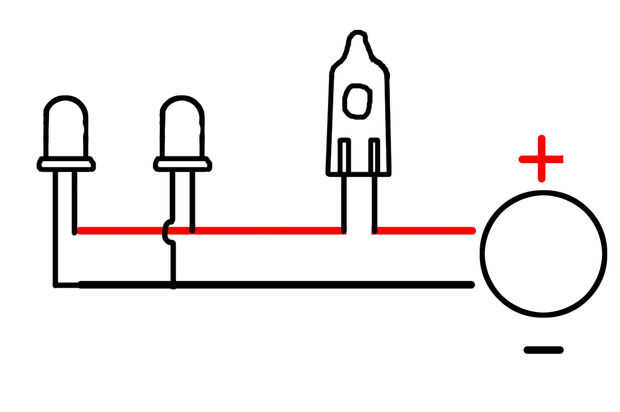

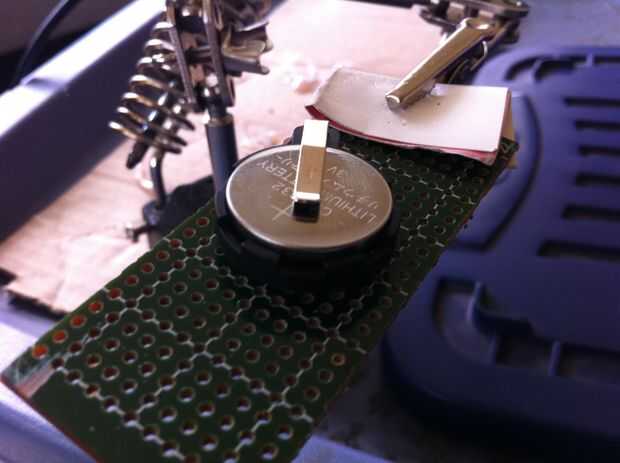

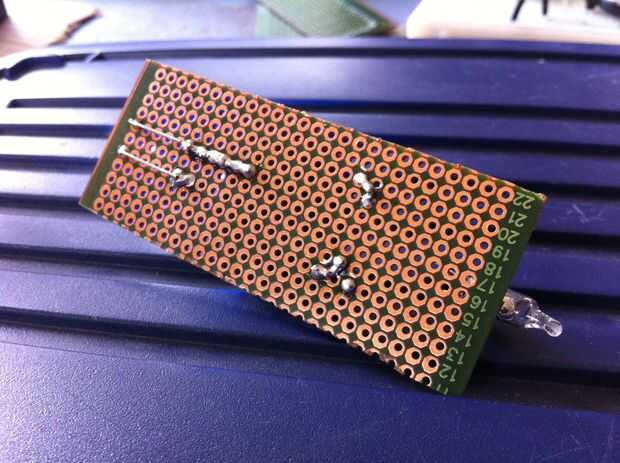

Su circuito de prueba. Esto es muy importante para intentar algo nuevo. Usted no querría a soldar todo juntos y averiguar que no funciona, o uno de los componentes eran malos. Hay un diagrama abajo del circuito, junto con fotos de cómo había soldado en la placa projeect.
NOTA:
En este caso no utiliza cualquier resistencias porque el LED que estoy usando necesita 3,3 voltios y la fuente de alimentación es de 3 voltios. Ya que están siendo en potencia ya, me salté la resistencia. Si añades una resistencia a estas vas a estar bajo alimentación aún más. Sin embargo, algunas personas dicen resistencias de necesidad de siempre de LED (que es una buena cosa para pegar). Su llamada en este caso, animal de partido.
