Luz detección de 433 MHz Arduino RF inteligente de persianas (1 / 2 paso)

Paso 1: Paso 1: configuración de Hardware

Lista de piezas:

  • Arduino Uno
  • TowerPro MG945 servo (modificada para que sea continua) con el cuerno del servo
  • Algunos cables de cabecera y protoboard
  • Receptor 433 mhz RF de ebay
  • 3 resistencias de 10K
  • fuente de alimentación 5V
  • fotoresistor
  • 2 pulsadores para mando manual temporal
  • correa de aluminio
  • 6 tornillos
  • Molle blanco
  • tubo cónico (botella pequeña píldora funcionaría bien). Usando una botella fue agradable porque podía atornillar el cuerno del servo el servo a través de la tapa del tubo haciendo una conexión segura.

Asamblea:

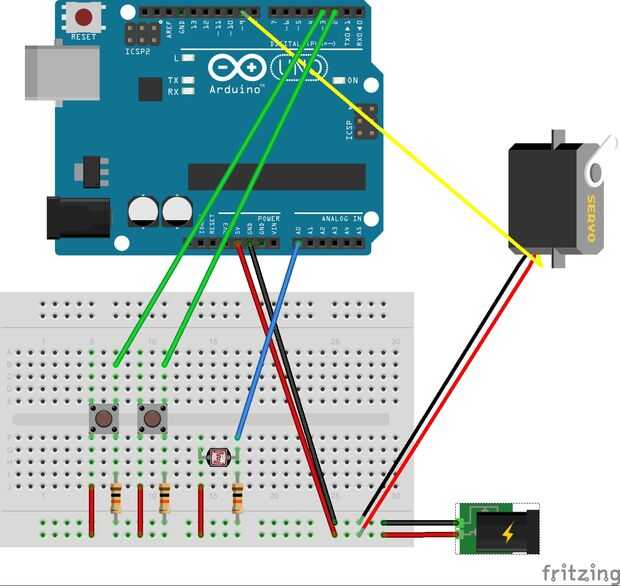

  • Alambre del arduino, servo, receptor RF y fotorresistor como se muestra en el diagrama.

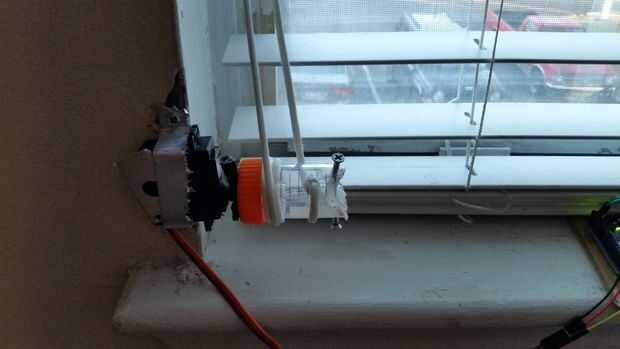

  • Doble correa de aluminio para hacer un hacer un soporte. Conecte el servo directamente a la pared usando tornillos.
  • Perfore un agujero a través del centro de la tapa del tubo permitiendo tornillo de horn de servo pasar a través.
  • Cuerno del servo a la tapa de fuera de la tapa del tornillo.
  • Cuerno/tapa Tornillo servo servo del interior de la tapa.
  • Perfore dos agujeros a través del tubo permitiendo paracord pasar a través. Puede Agregar un par de tornillos hasta el final del tubo para mantener el paracord resbale.
  • Fije 2 longitudes de paracord para tubo pasando cada longitud de paracord a través del correspondiente orificio abierto y atar un nudo figura de 8.
  • Conecte el tubo a la tapa firmemente para que no se desatornilla cuando el servo gira.
  • En los extremos libres de la paracord, atar un enganche de Taut-línea así que usted puede ajustar fácilmente la longitud de tensión. También se podrían utilizar algunos mosquetones si quieres una más rápida conexión opción
  • Enrolle los cordones en direcciones opuestas en el tubo para que cuando el servo gira uno tira de la cuerda y la otra alarga.
  • Utilizar encabezados largos por la fotorresistencia y cinta adhesiva a la ventana.

Nota: la cantidad de torsión requerida depende de las persianas. Usted puede encontrar que usted tiene que utilizar un servo más grande o utilizar un esquema de montaje diferentes para las persianas más grandes o más. Usé un gancho de comandos para ayudar a controlar el ángulo de las cuerdas durante la liquidación. Puede diseñar esto tanto como permite su paciencia y la cartera!
