Paso 2: Conectar el analizador luz y Arduino.
Puesto que el RGB LED interior del sensor todavía es un LED, fue conectado en la forma habitual de Arduino, los pernos relativos en cada color deben conectarse a los pines PWM, así que podemos seleccionar la cantidad de rojo, verde y azul queremos el show de la lámpara, la única diferencia es que este LED es ánodo común y debe haber su perno común conectado a 5V en vez de tierra , y a la luz uno de los colores el correspondiente pin a ese color se debe poner en baja.

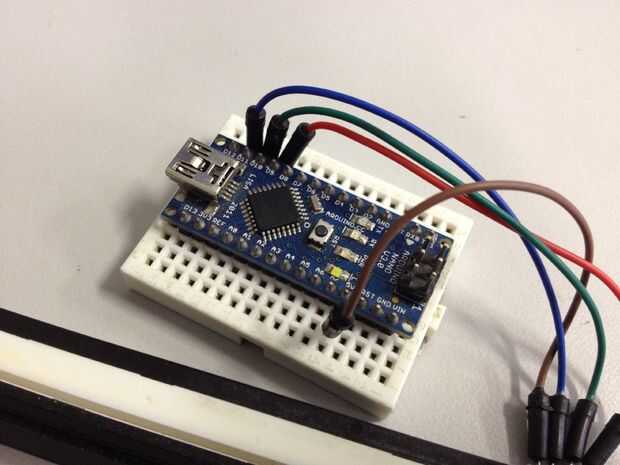

En el primer intento he usado resistencias de 330 ohmios en cada pin del cátodo, pero, por alguna razón desconocida no funcionaba, así que conecté los pines de Arduino Nano PWM 9, 10 y 11 directamente a cada terminal de cátodo de LED, y el ánodo a 5V, esto funcionaba bien.
