Luz funcional traje gafas para Mr Freeze (1 / 7 paso)

Paso 1: Diagrama de diseño

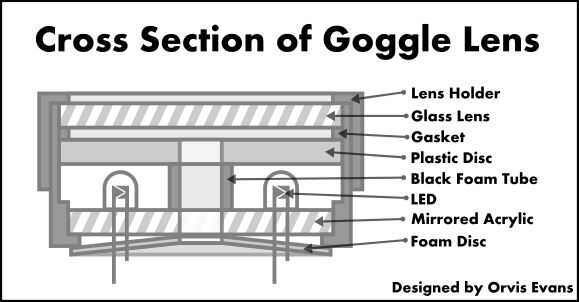

No te asustes, es realmente bastante simple.  Empecé con algunos baratos gafas soldadura y electrónica ha añadido desde allí.  Uno de los principales retos era mantener la luz de los LEDs separados de la luz del mundo exterior que llega a mis ojos.  Aquí hay una explicación de las piezas de la sección transversal de la parte delantera a la parte posterior.

  • El lente es una pieza original de las gafas, básicamente un anillo que los tornillos en el cuerpo para sostener las lentes de varios.
  • La lente de cristal es un plano, aburrido disco de vidrio que viene con las gafas.  Guardé para asegurarse de que la parte frontal de cada lente tiene una superficie uniforme y brillante.
  • La Junta es apenas un pequeño anillo de plástico que actúa como un pequeño espaciador entre el vidrio y el plástico.
  • El disco de plástico es un disco de plástico opaco, blanco, que corto de una caja de almacenaje de Ikea.  La parte delantera ligeramente textured y la parte posterior tiene una teselación triangular regular tallada en él con una dremel.  A través del centro es un agujero pequeño (aproximadamente 1,5 cm de diámetro) a través de la que puedo ver.
  • El tubo de espuma negra es un pequeño tubo que cortar/tallada en espuma de EVA (espuma de artesanía) para mantener la luz de lo que es en mi ojo manteniendo un tubo sólido de la oscuridad.  La squishiness de la espuma también ayuda a mantener todo en su lugar.
  • Seis LEDs montados uniformemente alrededor del tubo de espuma, montado sobre una pieza de acrílico espejo, simplemente tirando de los cables a través de pequeños agujeros perforado a través del acrílico.  Acrílico porque es sólido y puede ser claro en el centro, espejo para rebotar toda la luz posible fuera de la parte delantera de la lente.  El reflejo era una película aplicada en la parte delantera y cinta de papel de estaño o aluminio trabajaría igualmente bien.  Me aseguré de cortar el espejo en el centro del acrílico por lo que pude ver a través.
  • El disco es para que la comodidad, para proteger mi cara de la electrónica y asegúrese de bloquear cualquier luz que viene a través o alrededor del acrílico.
