Paso 2: Esquema y explicación del circuito

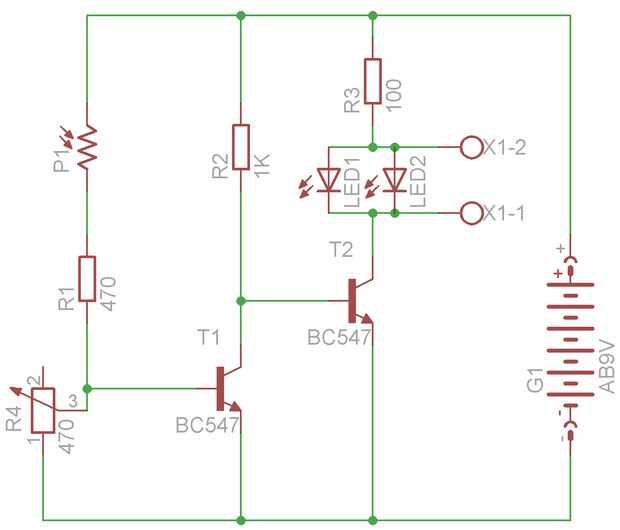

La imagen de arriba muestra el esquema utilizado en este proyecto. Principio de funcionamiento es bastante simple: P1 es la fotorresistencia. Es una resistencia variable que cambia su valor según la cantidad de luz que golpean. La más luz brilla sobre él, mayor será su valor de resistencia. Esto significa que durante el día su resistencia será mayor y ninguna corriente se permitirá pasar a través de él, mientras que en la noche será más bajo. Cuando llega la noche, se pone más oscuro y más oscuro y resistencia de P1 será menor y más bajo, hasta que se dejará suficiente corriente a través de, a superar la resistencia proporcionada por R1 + R4 y base de gatillo de T1. Corriente de base de T1 se ser amplificado, tomado por la base de T2, amplificado otra vez y enviado a los LEDs: "y hubo luz"!!!!!! R4 es un potenciómetro de ajuste que permite establecer un umbral: cuanto mayor sea su valor, el más oscuro debe ser para activar los LEDs, y por eso el valor que va a utilizar podría ser superior o inferior de 470 ohmios, así que elegirlo según la oscuridad del lugar que desee a la luz. Creo que podría ser un buen compromiso 2KOhms o incluso 5Kohms, pero vas a tener que experimentar!
