Luz hasta Jersey ciclismo (6 / 16 paso)

Paso 6: Conectar los LEDs con Arduino

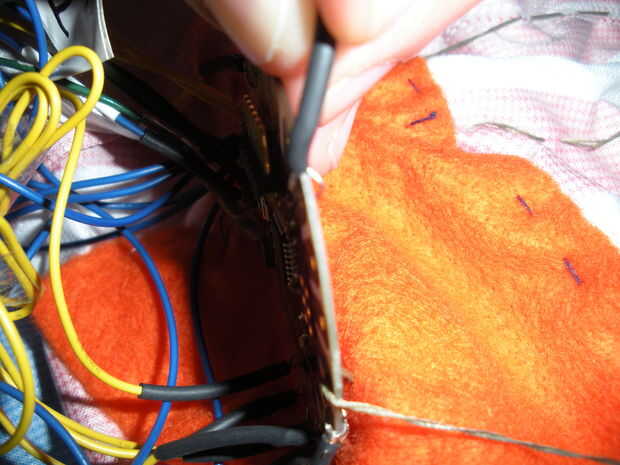

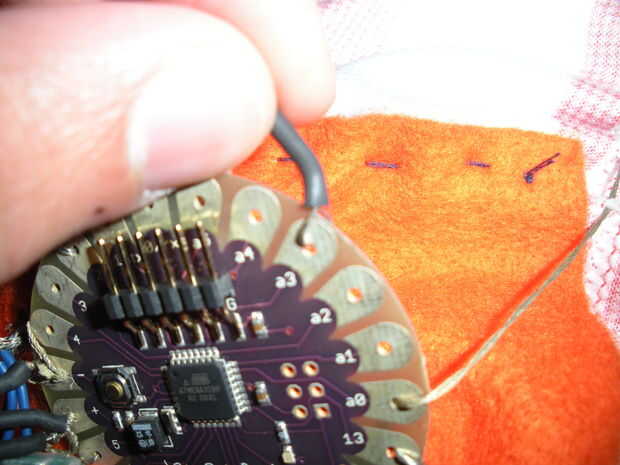

Nota: no se utilizará hilo conductor para conectar los LEDs a la arduino. Para conectar un LED a la arduino, tome un cable y tira de aproximadamente 1 pulgada de aislamiento. Tomar aproximadamente 1 pulgada del 3/32" termo retráctil (disponible en prácticamente cualquier tienda de electrónicos o hardware) y Ensarte el cable que se conecta a ardino a través de él. Luego, inserte el alambre expuesto aunque el agujero en el arduino y giro el cable de nuevo a sí misma por lo que forma a una especie de "bucle" alrededor de arduino. A continuación, mueva el termo retráctil al ras contra el arduino para que cubra el alambre expuesto del cable. Utilice una heatgun para encoger el termo retráctil.

Tomar los cables positivos de cada uno de sus seis LEDS. Mirando desde el exterior de la camiseta, la estrella de la izquierda debe conectarse pin 8 en el arduino. El LED directamente a la derecha de la última estrella debe conectarse al pin 9 en el arduino. El siguiente LED al pin 10 y así sucesivamente y así sucesivamente hasta el último LED está conectado al pin 13 de arduino.

Tome cada uno de los cables negativos para los LEDs y etiqueta con cinta adhesiva como "Negativo" y dejar a un lado.

Extra: La razón no se utilizaba el hilo conductor es porque usando hilo conductor en una zona de constricción puede resultar muy difícil, y en este caso, exponiendo el hilo conductor a sudor humano podría para ser peligroso para el usuario.
