Luz hasta Jersey ciclismo (7 / 16 paso)

Paso 7: Preparación y colocación del acelerómetro

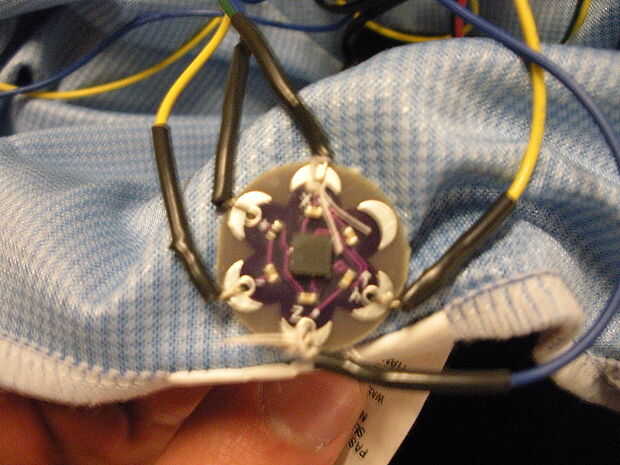

Tomar su acelerómetro LilyPad y conecte un cable a cada uno de los cinco pines (Xpin, Ypin, Zpin, positivo y negativo) de la misma manera, une las puntas de tus LEDs a arduino (bucle a través del agujero de perno y fijándolo con termo retráctil). Asegúrese de que cada uno de sus cinco cables es suficiente para llegar a de la parte centro-superior (donde generalmente encontrará una etiqueta) en la parte inferior de la camiseta.

Luego, coser el acelerómetro en el interior de la camiseta en la parte superior central de la camiseta (justo debajo de la etiqueta si lo hay). Una vez más, asegúrese de que usted utilice hilo no conductor y no dude coser a través de los agujeros de perno.

Luego conecte el cable para el Xpin a pin A3 en el arduino, el plomo para el Ypin al pin 2, el cable para el Zpin al pin 1.

A continuación, tomar la iniciativa positiva y etiqueta con cinta adhesiva como "Positivo"

Luego, tomar el plomo negativo y etiqueta con cinta adhesiva como "Negativo"
