Paso 5: Cableado de LEDs
Notó por primera vez cómo los LEDs consiguen el poder. Hay dos almohadillas en el PCB que se toquen los terminales positivo y negativo de las baterías. Tenemos que cubrir los cojines con cinta eléctrica puesto que se ser abastecer energía desde el ATtiny85 en su lugar.

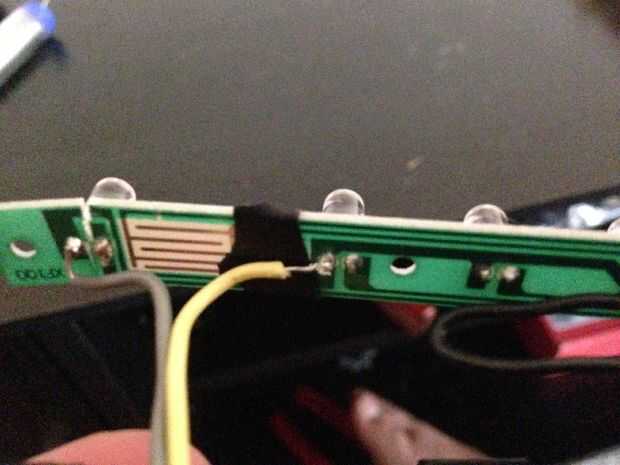

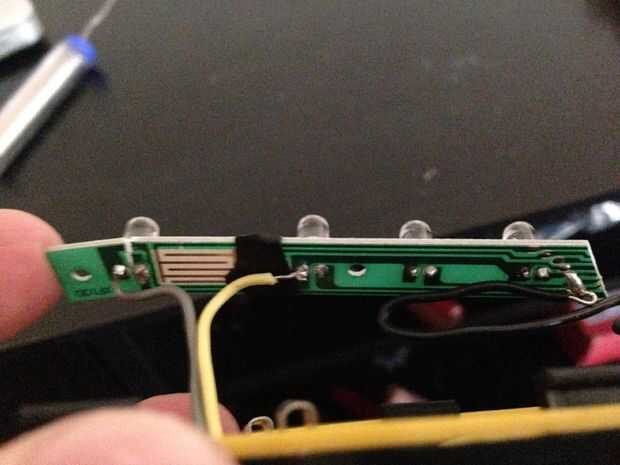

A continuación necesitamos soldar 1 pie 6 pulgadas cables a los terminales positivos de los LEDs. Hacer algunas pruebas y usted debe poder averiguar cual es positivo. Observe que los LEDs rojos son conectados por caminos paralelos en el PCB. Podemos utilizar esto para nuestro beneficio y soldadura a un alambre a la primera izquierda rojo LED (amarillo en cuadro 1). Todos los motivos fueron originalmente conectados al controlador de antes le cortamos por lo que si utilizas un montón de soldadura puede hacer una conexión para todos los terrenos de todos los LEDs (negro de cables de imagen 2). Utilice uno de los cables de tierra de lo ATtiny atamos antes.
En el LED amarillo de la izquierda hay un camino que conecta con el poder. Tenemos que romper ese camino como se muestra en la primera foto. Luego suelde otro 1 pie 6 pulgadas cable al borne positivo de ese LED.
Por último los LED solo en el lado derecho. Soldar un alambre largo 1 pie al borne positivo y luego soldar un cable corto de la terminal negativa a la tierra en el ATtiny85 o la tierra de los otros LEDs.
