Paso 7: Cable de cinta
Empuje en todos los componentes lo mejor como puede, ejecutar todos los cables de 1 pie a través del agujero en la derecha y el tornillo de la placa de nuevo y volver a montar. A continuación damos el cable de cinta.
Debe tener 6 hilos que salen de la Asamblea.
2 para luz intermitente derecha (desde el polo positivo del LED) y lo ATtiny
2 para luz intermitente izquierda (igual que arriba)
2 la luz de freno (un ATtiny terrestre y uno del pin 2 sobre el ATtiny)

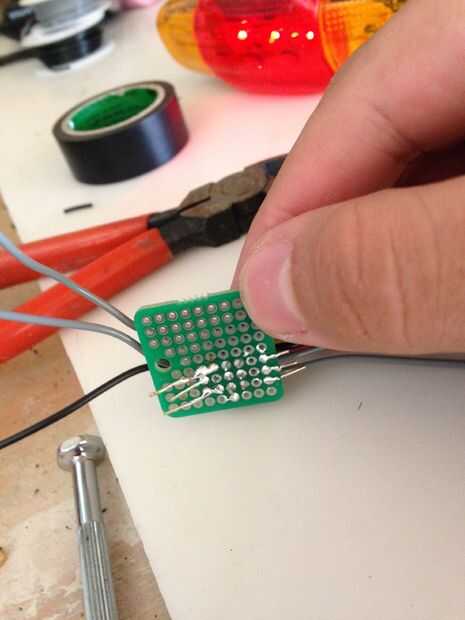

Uno de los protoboards 1" y la soldadura en un encabezado de envuelto.
La soldadura de los 6 cables en la protoboard, así. Puesto que cada componente tiene dos alambres asociados recomiendo soldar un cable en la fila de encabezado superior y otro en la fila inferior como esta
A B C
A B C
donde los A son cables de luz intermitente izquierda, B botón de freno y C son luz intermitente derecha

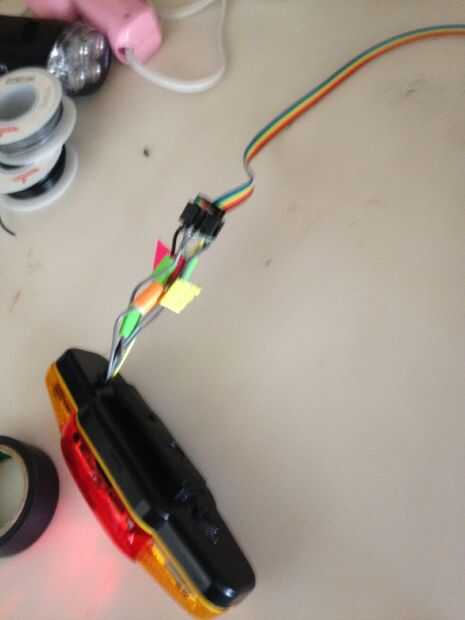

Siguiente conectar uno de los conectores de presión para el cable de cinta y ahora tenemos una conexión desmontable!

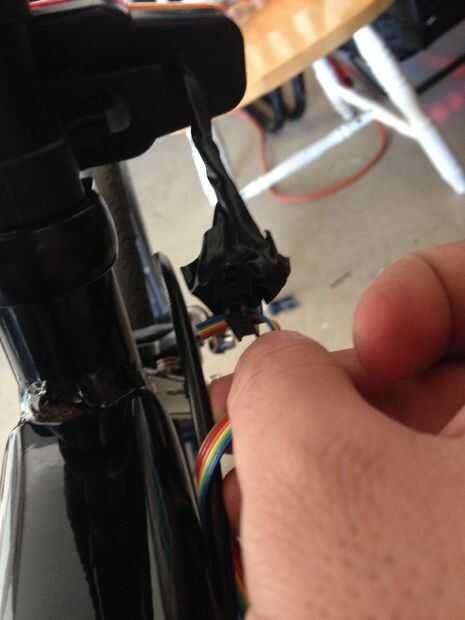

Recortar el protoboard como te gusta, envuélvalo en cinta eléctrica y seguir adelante!
