Paso 6: Haga la tarjeta de circuitos
Instrucciones si está utilizando un tablero de PC:
1. corte un pedazo de tablero revestido de cobre que cabe dentro del cuello de la jarra.

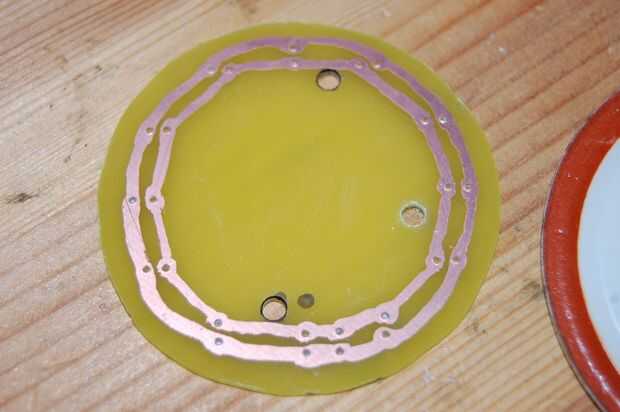

2. utilizando un lápiz etch resist (o en mi caso, una botella de esmalte de uñas mi esposa no quería ya) dibujar dos círculos concéntricos alrededor del borde exterior del tablero de PC. Asegúrese de que hay suficiente espacio en el centro para montar el soporte de la batería!
3. Grabe la Junta
4. perforaciones 1/32" en las pistas a intervalos regulares alrededor de la mesa, un par de agujeros para cada rama y un conjunto de orificios para el interruptor de batería.
5. Taladre tres agujeros más aproximadamente como se muestra, para el montaje de los separadores y para pasar un cable a través de la Junta.
Instrucciones si usas perfboard:
1. cortar un trozo de perfboard que cabe dentro del cuello de la jarra.
2. Perfore tres agujeros en el tablero en aproximadamente el mismo lugar como en el tablero de PC.
