Paso 2: Tiempo para la conexión
![]()
![]()

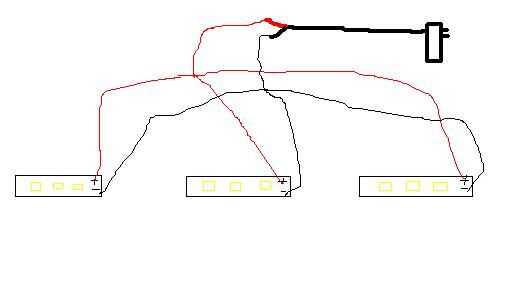

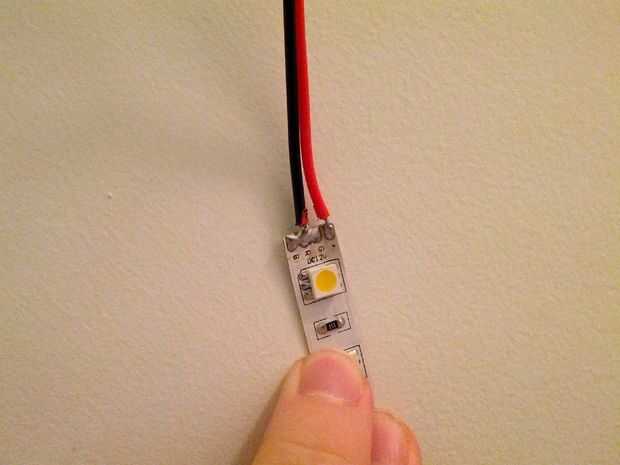

hice un cutre MS pintura pic para demostrar el cableado utiliza. Usted puede poner en serie o paralelo, paralelo. Tenga en cuenta que en la segunda foto, hay 4 contactos en el LED, R, G, B, y +. Cada LED consta de 3 luces en su interior y necesita todos los así que cuando usted la soldadura, debe rascar algunos plástico entre R, G, B por lo que usted puede poner la soldadura continuamente entre estos 3, conectarlos.
Como en el diagrama, después de soldar los cables a los LEDs, me uní a todos los negativos 3 cables con un cable negativo de la salida. Entonces los cables positivos también fueron soldados junto con un cable de entrada suelto.
Entonces puede soldar las sueltas solo pos y neg los cables a la fuente de alimentación. Prueba hacia fuera.
