Luz Navidad tarjeta (3 / 5 paso)

Paso 3: electrónica

1. tomar la tarjeta y cortar un poco la raja para que el interruptor de plástico ir a través.

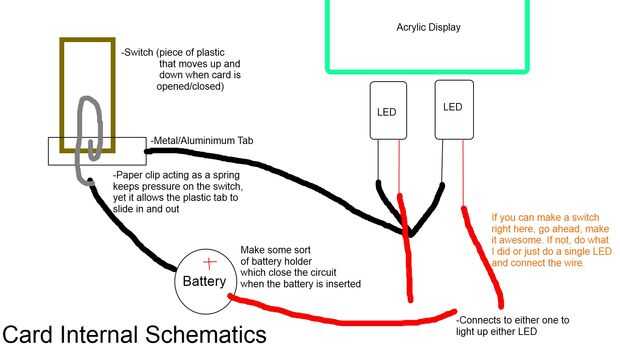

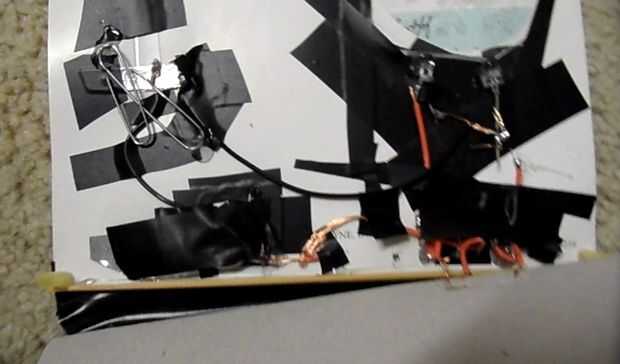

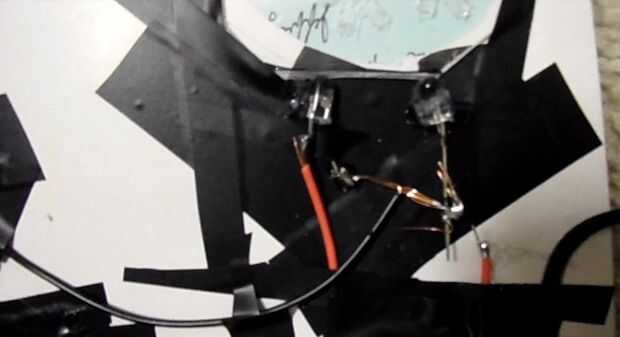

2. Conecte todo como se muestra en los esquemas de cableado. Cinta/caliente todo encolado antes de soldar.

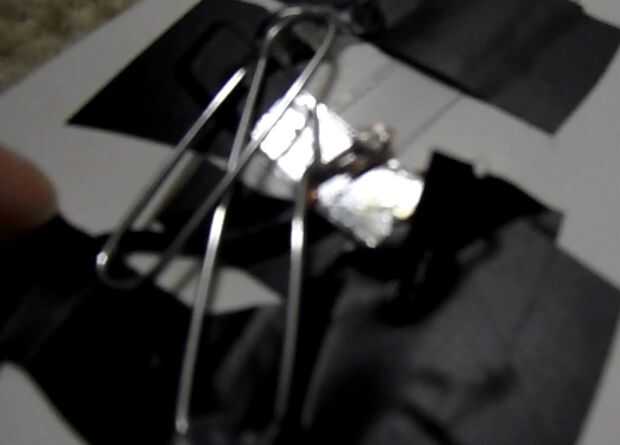

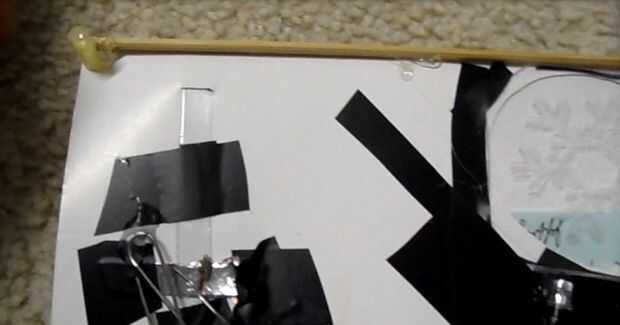

3. Deslice el interruptor/lengüeta de plástico por la parte posterior y por el interior de la tarjeta. Asegúrese de que es una buena longitud y permite el movimiento (encendido/apagado) y una etiqueta engomada en el interior de la tarjeta para fijar la ficha de la cinta. Coloque un trozo de cinta aislante (invertido) sobre un trozo de cinta aislante y el lugar que en la ficha, cerca del clip de papel. Esto evitará que resbale hacia fuera la lengüeta de plástico.
