Luz nocturna de MakerBot (3 / 5 paso)

Paso 3: Conexión para el LED

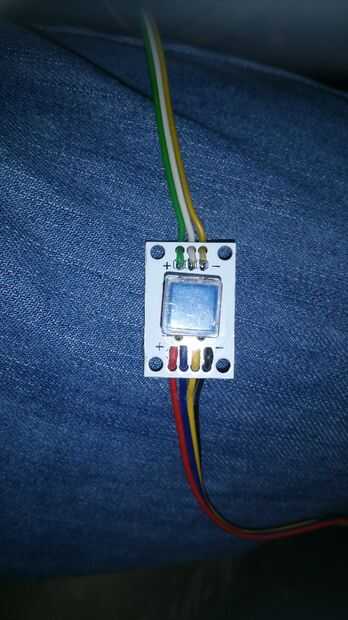

Para conectar los LEDs usted sólo tiene que conectar un sistema de tres alambres entrantes de botón (usb Blinky) para los dos llevaron 's que integran los faros. Rojo se conecta a + 5v, negro se conecta a GND y el cable verde se conecta a DI (entrada en la tira de LED).

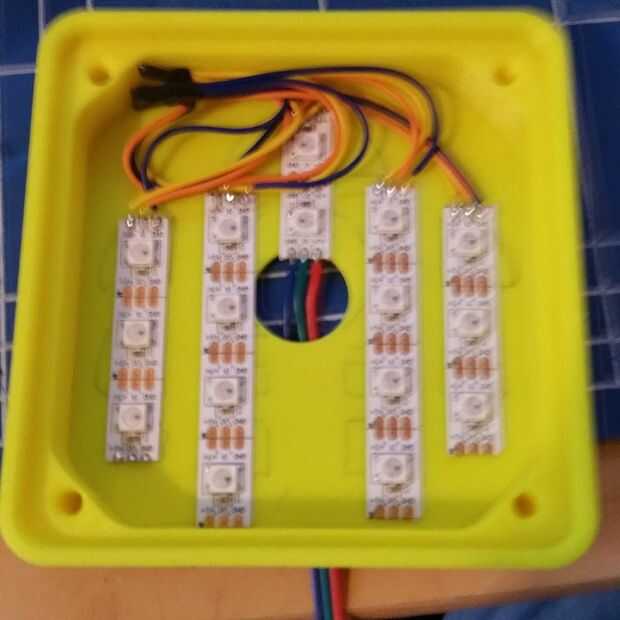

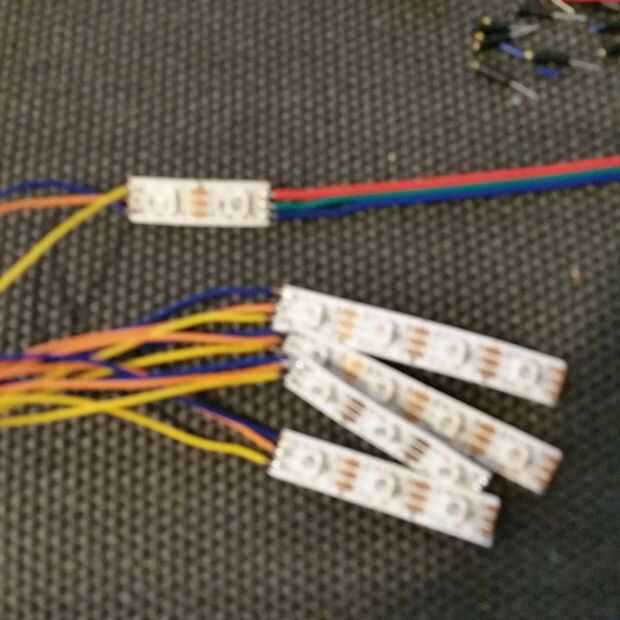

Una vez que estas conectado puede empezar para arriba que las otras tiras, el patrón pueden variar de cableado he levantado mina toda rama de la tira led inicial. Conectando el pin de la de la cabeza llevó a las tiras DI entradas. entonces también conecté la + 5v y GND de la tira luego inicial para todas las tiras. es decir que cableado hecho asegurado cualquier conexión desnuda visible con tubería de encogimiento de calor y después de que el LED en el caso.
