Paso 3: Crear la electrónica

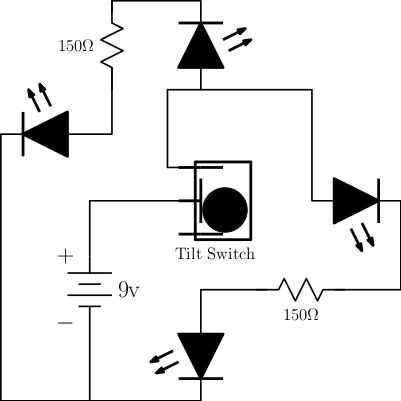

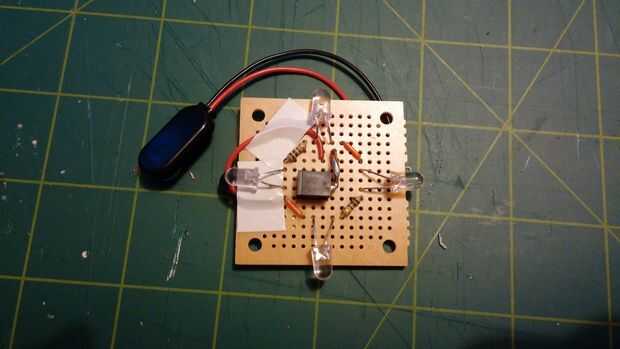

Para este paso nos va ser soldar todos los componentes electrónicos a la Junta de perf. Se presenta el circuito de modo que dos LEDs en serie con una resistencia entre ellos. Hay dos pares de estos LEDs y los pares están conectados en paralelo con sus cátodos conectados al cable negativo de la batería. Los ánodos están conectados a positivo mediante el interruptor de inclinación. En la orientación "Off" del interruptor de inclinación se abre y desconecta la batería y en la orientación de "On" se cierra el interruptor de inclinación, encender los LEDs.
En el cuadro 1 arriba, las resistencias están en la parte superior izquierda y derecha esquinas inferiores, lo que significa que el norte y el oeste LEDs son en serie y el este y sur son así. Lo que esto significa es que el norte y el sur de LEDs deben soldarse abajo con sus ánodos (cable largo) hacia el este y el este y el oeste LED deben tener sus ánodos señalando norte.
A continuación, la soldadura en las resistencias que conectan sus respectivos pares de LEDs. Usando un pequeño alambre, conectan el norte y el este LED por sus cables restantes (estos deben estar sus ánodos o lleva más tiempo). Use un segundo cable para conectar los LEDs del sur y oeste por sus cables restantes (estos deben estar los cátodos o cables más cortos).
Después de esto, usted necesitará en el interruptor de inclinación de la soldadura. Si eres interruptor de inclinación tiene sólo dos, simplemente uno de ellos la soldadura hacia el ánodo de los pares de LED. Este es el cable que acaba de agregar a la esquina noreste de la Junta. Debe orientar su conmutador que está abierto cuando el circuito esté en posición vertical (es decir, los LEDs están apuntando hacia arriba) y cuando está boca abajo.
Si, como yo, usa un interruptor de inclinación con tres cables y eso probablemente significa que detecta la inclinación en dos direcciones diferentes. Ya que realmente sólo cuidado acerca de cómo cerrar el circuito en una orientación, tendrás que girar de lado al adjuntarlo y luego usar los dos cables principales (porque queremos que el circuito cerrado cuando el tablero está al revés). Para conectar el interruptor, que soldar unos cables cortos para los conductores y les funcionó a través de la Junta de perf para poder soldarlos apropiadamente. Soldar el plomo más superior en el lado del ánodo de los LEDs
Después de soldar un cable al lado del ánodo de los pares LED necesitamos conectar la batería. Solde el cable positivo del conector de la batería el otro cable del interruptor de inclinación (el media de plomo si se utiliza un interruptor de inclinación de tres conductores). Suelde el cable negativo en el lado del cátodo de los pares de LED (este es el cable que conecta dos LEDs en la esquina suroeste).
Eso es todo, ahora termine con la electrónica.
