Luz nocturna led del ordenador portátil del USB (3 / 8 paso)

Paso 3: El circuito

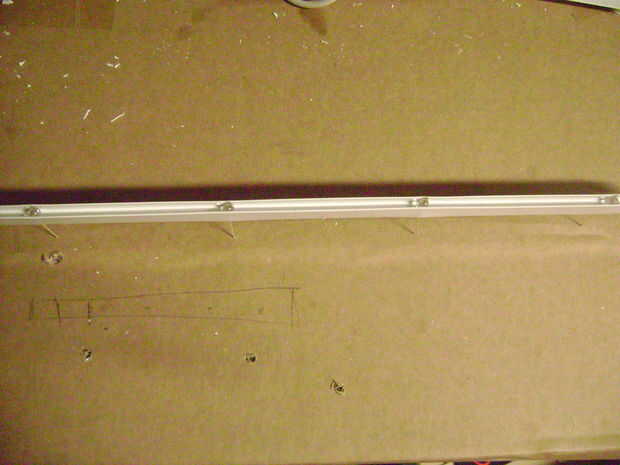

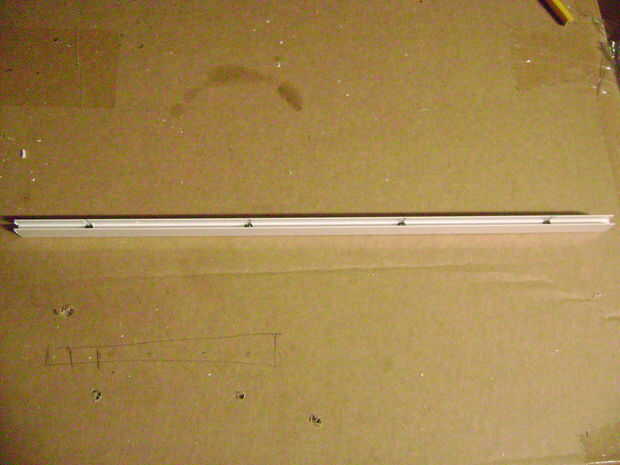

ocupe luego el artefacto. Para alojar los leds en el perfil "H" corrí 4 agujeros de 5.5 mm. Puesto que mi conexión a "H" era aproximadamente de 35 cm I calcula que el paso entre un led y el otro debía ser de 9 cm y dos espacios que se arrastra de 4 cm.
Después de hacer esto, he insertado los leds de la parte posterior hasta que se bloquean cuando el orificio de la base de la rueda led

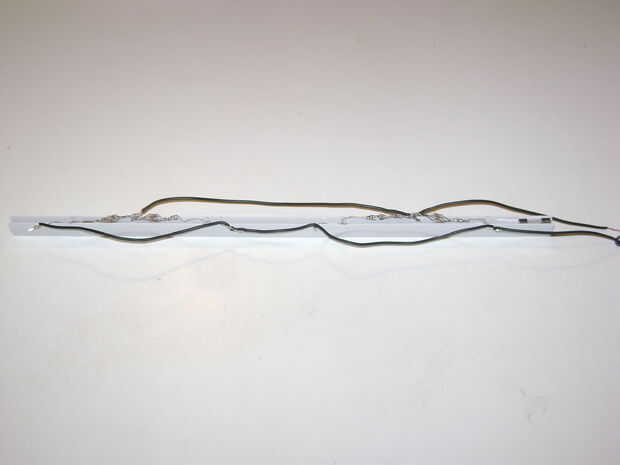

En cuanto que el circuito eléctrico es elemental porque todos los LEDs están conectados a la toma USB 5v a través de una resistencia de limitación que calculado debe ser de 100 ohm, es decir, cada uno llevó su fuerza y todos los circuitos led resistencia se conectan en paralelo.

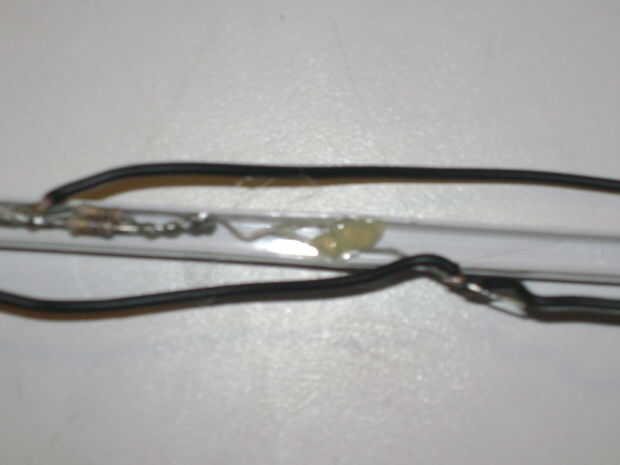

Se me cayó una gota de goma caliente encima de cada diodo para asegurarla y para proteger los contactos contra cortocircuitos.

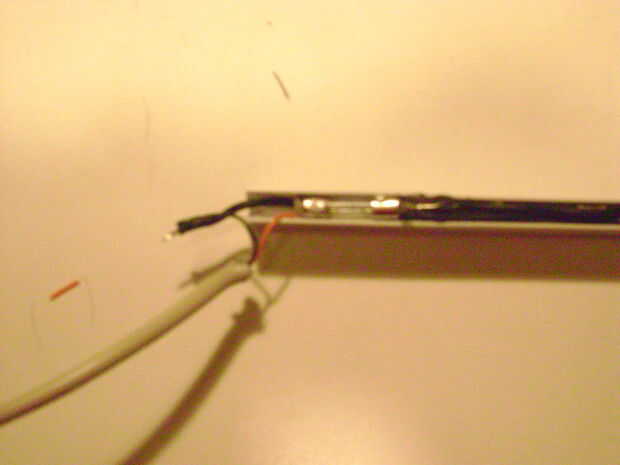

Finalmente pedí un fusible en serie para proteger el circuito contra un corto circuito. He usado un fusible de 160 miliamperios ya que la corriente total no debe exceder 100 miliamperios para la carga que se incluye; Si esto llegara a suceder podría cortocircuitar
y entonces será necesario de protección está activa.
