Luz nocturna personalizada PCB (2 / 11 paso)

Paso 2: Cortar la Junta

Lo maravilloso de esta nocturna es que es bastante limitado solamente por su imaginación (y hasta cierto punto, las leyes de la física). Le ofrecemos un archivo útil, fácil-a-cut para una LED placa básica que puede utilizar para iluminar su creación. Está levantado a usted para crear la parte decorativa de la luz nocturna.

Hemos creado este circuito muy sencillo en águila, una plataforma común de diseño de circuitos.

Para cortar el tablero:

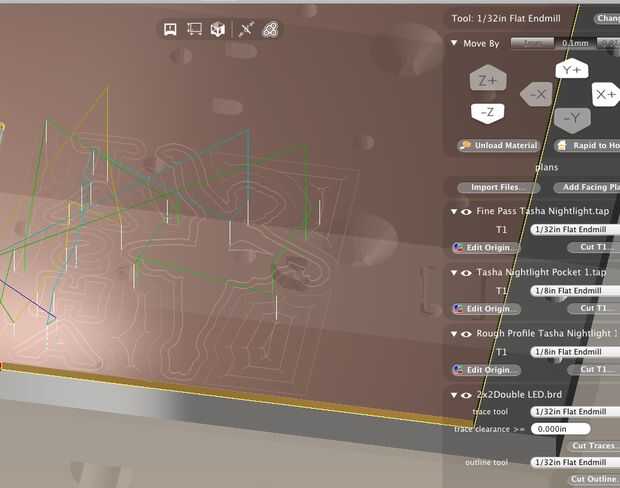

Descargar el archivo y cargar en Otherplan. (Si no has usado Otherplan antes, puede intentar primero nuestro tutorial Hola mundo).
Cargar la herramienta correcta (se utilizó un molino de extremo de 1/32 '') y pasar por el proceso de contacto de herramienta.
Cargar el FR-1 en blanco, cobre-lado-para arriba, en la cama mecanizada y asegure firmemente con la cinta de doble cara.
Asegúrese de que las ventanas de seguridad estén en su lugar.

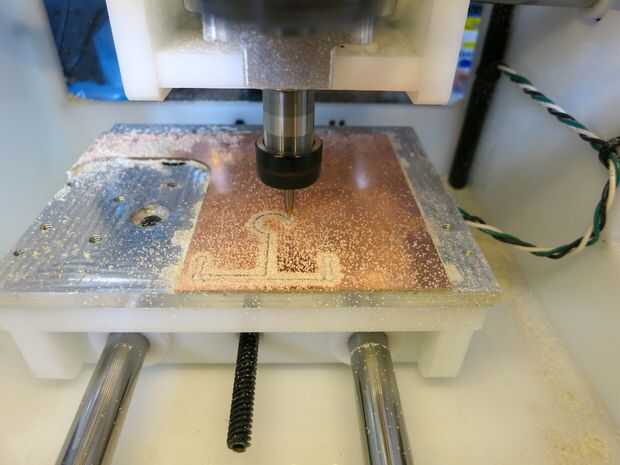

Haga clic en "Cortados rastros."

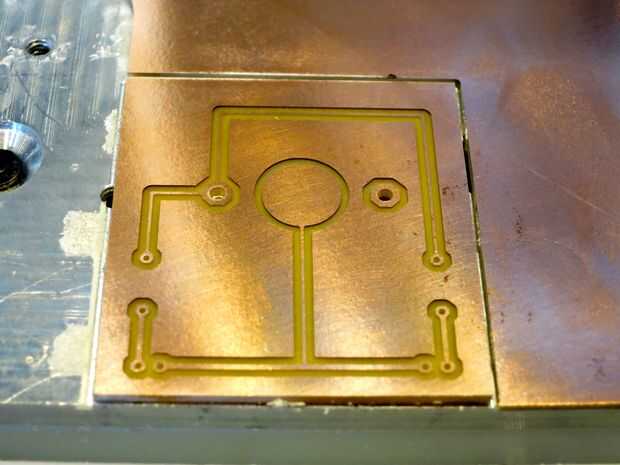

Una vez que se cortan las trazas, asegúrese de que todo se ve bien y haz clic en "Contorno de corte" para cortar los agujeros y el contorno.
Guarde el resto de la FR-1 para más adelante.

Para más instrucciones detalladas, consulte las instrucciones útiles en nuestro sitio o leer nuestros otros tutoriales bien.

Vea el paso
