Usando mi tarjeta de circuitos de luz encima de su gente (luz hasta Halloween) B a la luz un anillo de vela o cualquier cosa. En este circuito estoy usando lo que llamo un interruptor. Tiene el detector de infrarrojos y el emisor en un paquete. Éste quede recto hacia arriba y tiene cuatro. Ver las fotos. En este circuito B necesitaba cambiar la forma de R3 de 10K a 33K para manejar el detector del interruptor. Yo no he hecho los circuitos C y D para usar el interruptor aún. También porque el interruptor tiene su propio emisor acabo de poner una resistencia de 220 ohm en la pizarra al lado de R3 a energía. El lado derecho de R3 es V + 9v. Sólo Suelde la resistencia 220 a R3 encima de mi mesa.

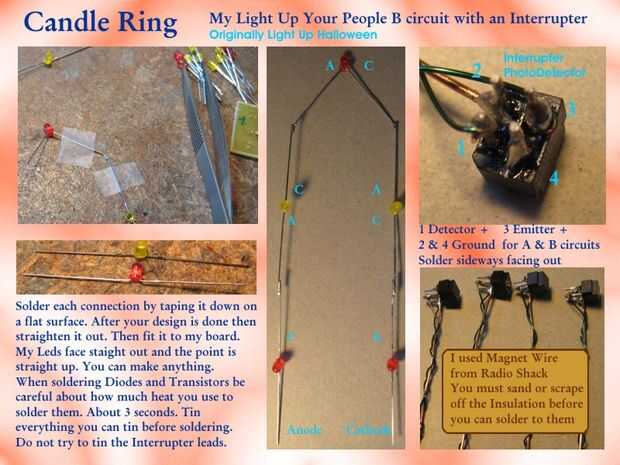

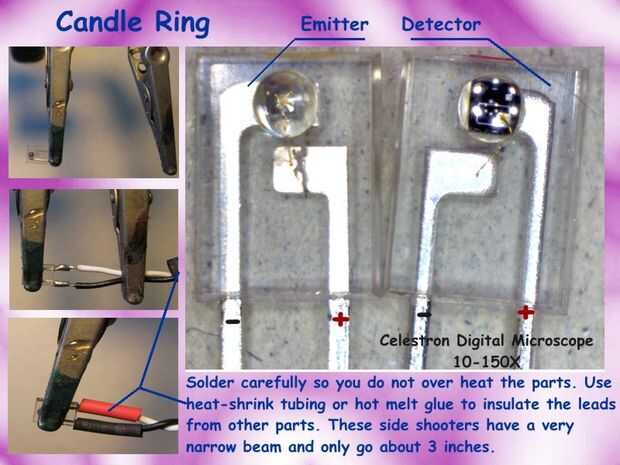

El interruptor tiene cuatro conductores así soldar cables a las esquinas exteriores de cada plomo. El emisor y el detector pueden compartir la tierra en los circuitos A y B. El detector se invierte en los circuitos C y D. Un pequeño alambre o recorte de plomo puede ser utiliza las clavijas de conexión 2 y 4 en el interruptor. Pins de interruptor 1 es Detector de Collector(+) 2 es Detector de Emitter(-), 3 Anode(+) emisor, es 4 es emisor Cathode(-). Sólo tres cables para las placas de los circuitos A y B. Suelo (2 y 4) para detector(-) en mi tablero. Interruptor Collector(+) para detector(+) en mi tablero. Interruptor emitter(+) a la resistencia 220 V + al lado de R3.
Emisores de infrarrojos pueden variar en tensión debido a las diferencias de producción de energía. Para comprobar el emisor use un resistor de 470 ohm para emisor + 9 voltios y de emisor a tierra. Medir el emisor + y – para obtener la tensión de su emisor. Luego trate de 220 ohmios y ver cuál es la tensión de paso. Más digital de voltios ohm metros tienen un comprobador de diodos. Clip la sonda positiva del emisor + y negativo al emisor-. Se debe tomar la tensión directa del diodo. Algunos medidores digitales de alta gama para un diodo es de 3 voltios. Esto todavía significa que el diodo está bien así Compruebe usted diodo manualmente como se describe arriba. Mi interruptor tiene una mayor alcance con una resistencia de 220 ohm.
El interruptor a veces llamado PhotoReFlector o fotodetector ven claro o teñido con luz ambiental. Aquí hay algunas piezas actuales y donde conseguirlos. Jameco.com OPB606A(same as mine) número de parte 1872628, Solarbotics.com línea Sensor QRD1114 claro cuadrados, OPB730F IR Darlington Photoreflector color rojo redondo. Todos trabajan sobre el mismo. Por qué les llamo interruptor es dónde encontrarlos siendo utilizado. La impresora tiene uno que dice que la impresora donde es el papel. Por esta razón claro hojas de impresora tienen una etiqueta de raya blanca en el borde superior. En robots de manía se utilizan para el seguimiento de línea y detección de objetos.

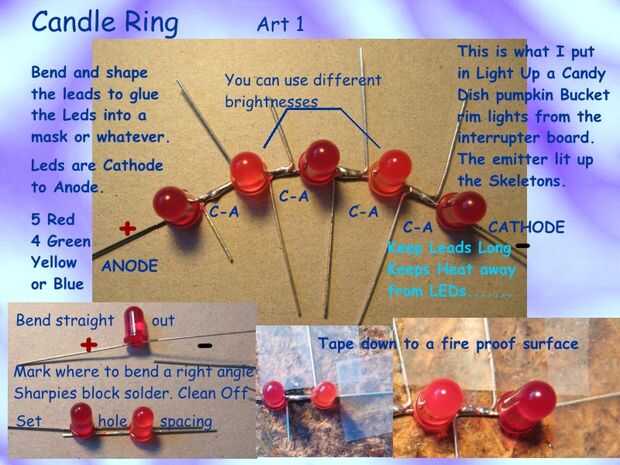

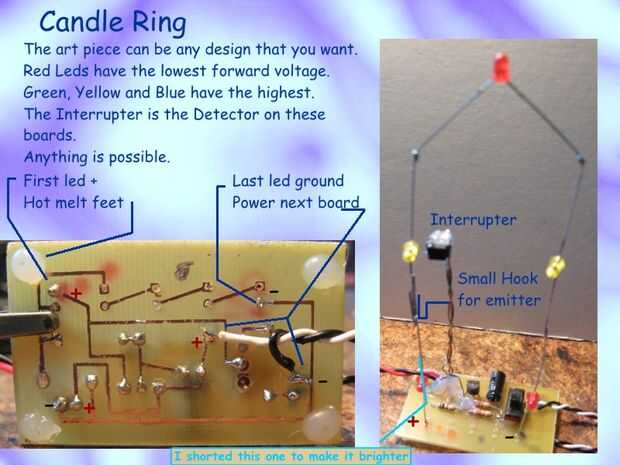

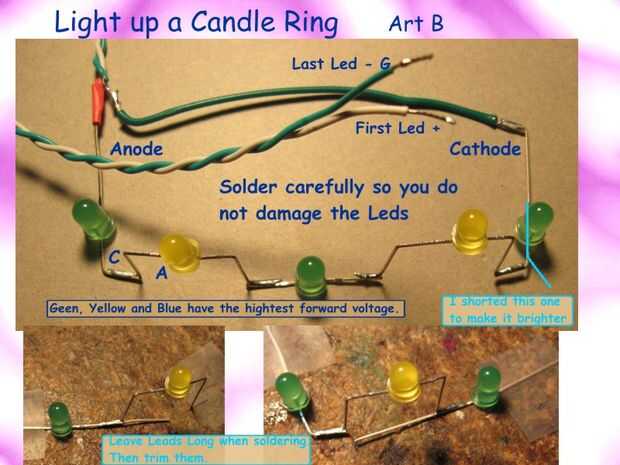

Cada arte vela Led tiene mi circuito del B con un emisor, interruptor y hasta 5 Leds. Detector del interruptor es el detector de estos circuitos. Les hizo ver como una ventana. Se puede hacer nada. Mantenga que el Led lleva mucho tiempo al hacer tu obra de arte. Esto evita que el calor de lo Led. Recortar los hilos según sea necesario después de que les de la soldadura. He pegado a mi escritorio y soldadas a cada articulación. Después de la obra de arte es luego enderécelo y luego ajustarla a mi Junta. Los LED son de serie cátodo al ánodo. El primer ánodo Led va a positivo de Led primera de la Junta. El último cátodo Led va a la última tierra de Led de la Junta.

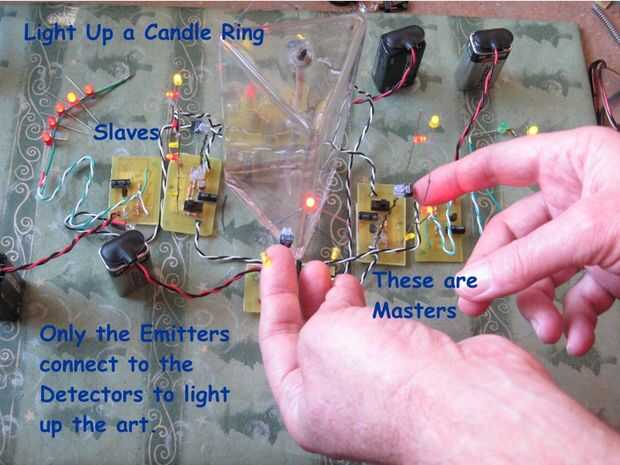

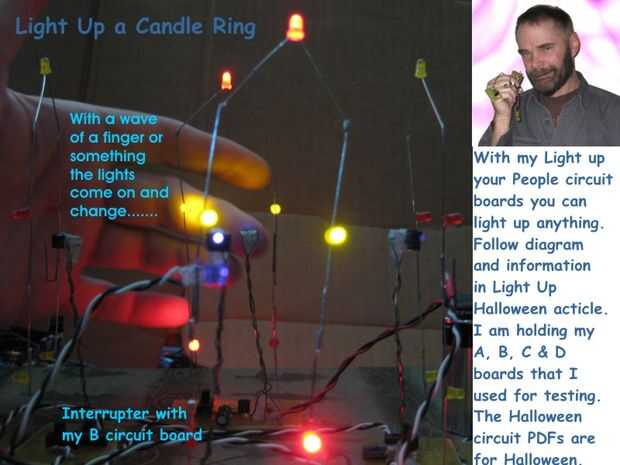

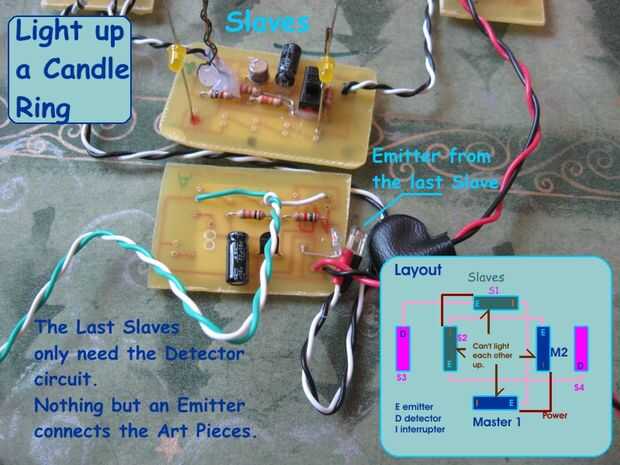

En este proyecto el interruptor de luces de su transmisor y el arte de Led por medio de cables y un gancho enciende el interruptor del arte llevado enfrente de él. Mediante la combinación de otros circuitos puede crear arte de movimiento. Sólo apuntar los emisores en los detectores y mover las luces. Si se trata de la última tabla en un grupo puede dejar hacia fuera el interruptor, el resistor(R5) emisor y el emisor. Emisor de Led de tamaño normal puede iluminar un área grande y muchos de mis circuitos a la vez. El tipo de plomo de lado shooter dos un haz muy estrecho y sólo cerca de tres pulgadas. Apantallamiento infrarrojo callejero es una buena idea, pero callejero infrarrojo también puede ser divertido.

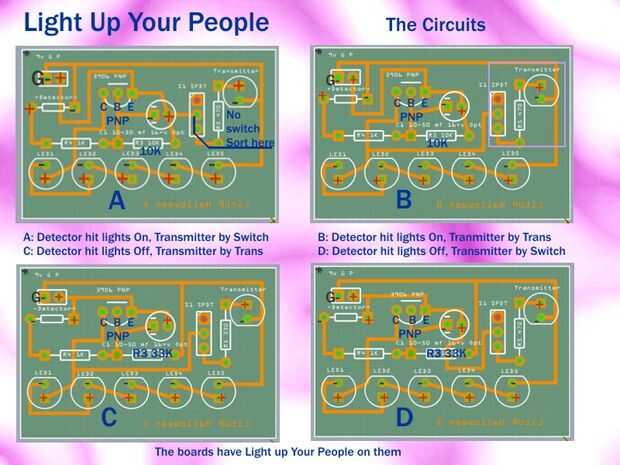

A & circuitos B que la luz se enciende cuando el detector se ilumina por un emisor. C & D apagan las luces cuando el detector se ilumina. A & circuitos D que el conmutador está conectado a + V para encender el emisor. Circuitos B y C, el conmutador está conectado al transistor por lo que el emisor convierte solamente encendido si el detector está encendido. Pueden hacer muchas cosas maravillosas con mis circuitos.
Con mis circuitos puede utilizar un interruptor que corta el detector para encender el transistor. Conecte un cable detector + y el otro al detector. Activa el interruptor que está obra de arte y el resto de las piezas de arte conectado a él por el transmisor.
Placas PCB (Printed Circuit Board) es fácil en este día y edad. Jameco.com tiene todo para hacer un PCB en el país. Una tabla de resistencia positiva 4 x 6 hará que 10 de mis circuitos. Buscar 10 nombre del archivo PDF. Imprimir el archivo PDF al 100%. Para impresoras láser impresión sobre el lado liso de la hoja de transparencia. Corte el circuito en el esquema de la Junta. Mi exposer es de unos 10 minutos para una pequeña tabla y unos 16-20 minutos para un tablero de 4 x 6. Tengo que girar mi tablero de 4 x 6 la mitad porque tengo un marco de exposer tubo fluorescente solo 17". El mío es cerca de 5 ½" de alto. Lo conseguí en alevines en Burbank. Creo que es lo mismo en Jameco.com bajo fuentes de creación de prototipos. Lea las instrucciones que viene con las placas. Un exposer buena hace un buen PCB.
Al instalar el inicio de las partes con el interruptor si utilizas y luego las resistencias, cap, leds y transistores. Transistores, diodos y Leds espere al menos 30 segundos en cada cable para se enfríe antes de que suelde plomo siguiente. El calor puede dañar estas piezas. Soldadura debe tomar sólo unos 3 segundos. 5 segundos es demasiado. Limpiar y estañar su punta. La materia marrón en le extremidad que suelda es flujo y puede raspar con la parte posterior de una navaja X-acto.
Comprobación de piezas en mis consejos. Con medidor digital de voltios/ohmios en la configuración de diodo, los diodos consulte con su tensión normal. El detector es acerca de lo que es comprobado con la configuración de diodo y debe fluctuar como normal. Cada Led se utiliza una sonda afilada como un pin para obtener al ánodo + y el cátodo, para probarlo. Tierra no funciona. El transistor puede comprobarse con el diodo de ajuste demasiado. Negro – sonda la sonda base y rojo en el emisor y el colector debe mostrar unos.6 voltios.
