Paso 4: Crear el circuito

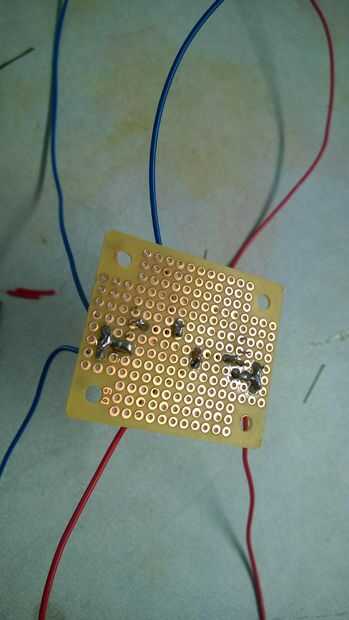

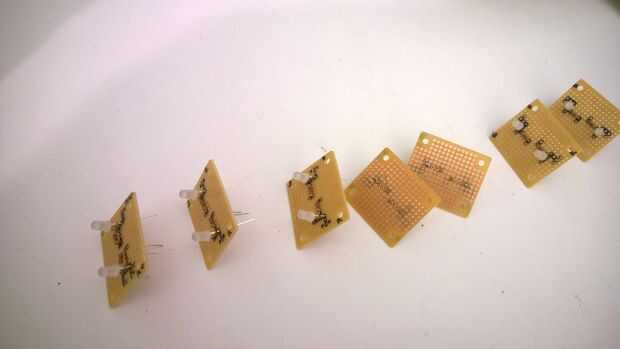

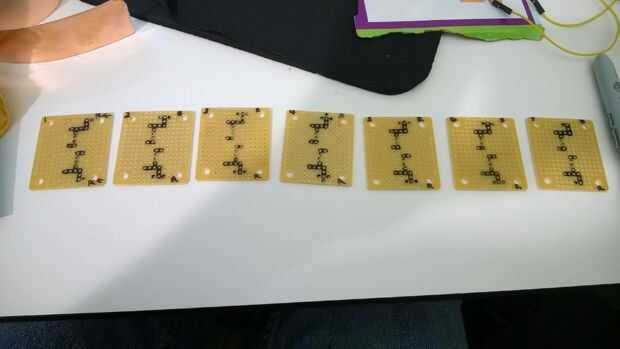

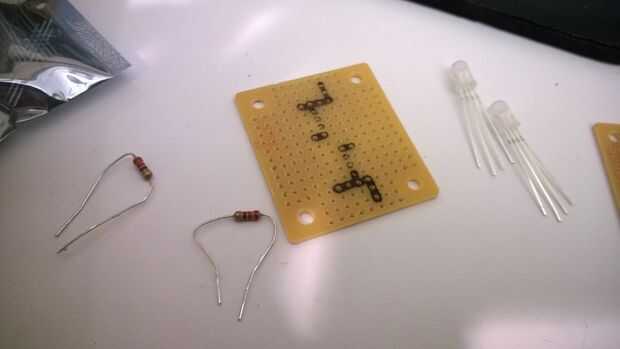

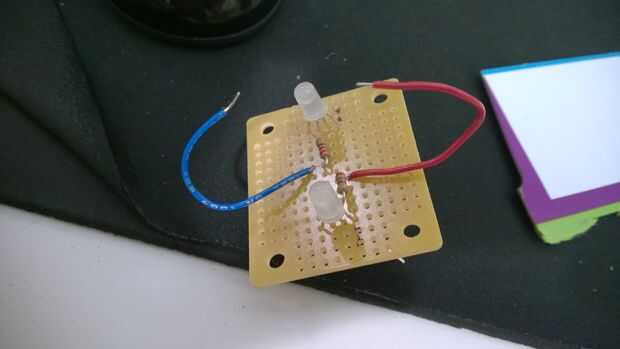

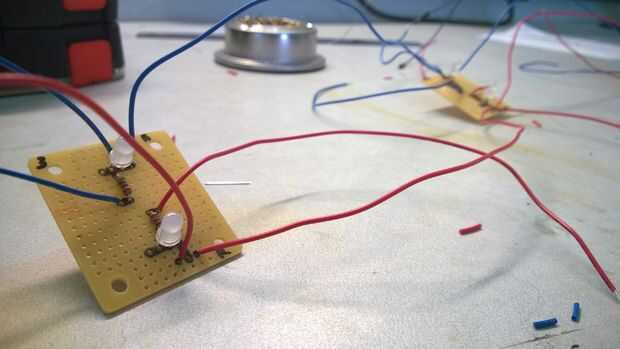

El circuito que usé en la foto arriba. Todos los perfboards poco son idénticos, excepto las juntas de dos extremos sólo tienen uno de los cables conecta-el-otro-tablero y el tablero central tiene un alambre adicional para conectar a los pines de Arduino. Oh, en caso de que te estás preguntando, el cable azul se conecta al pin 3 y el rojo en el pin 11. También, usted probablemente debería recortar la Junta sobrante de los lados de cada circuito. Habría me ayudó mucho había yo hecho para mina en este paso.
Lección aprendida:

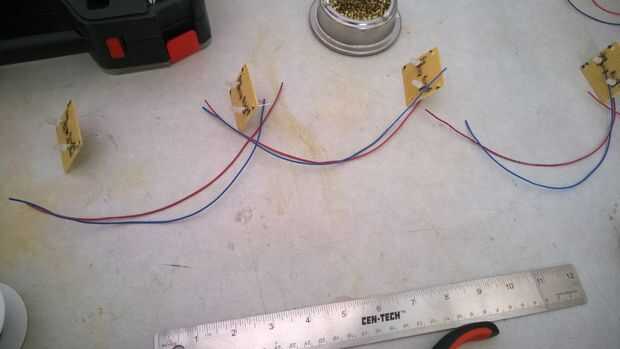

#3. Saber el tamaño del espacio que vas a estar trabajando con antelación. No sé si se puede saber, pero en realidad hice este paso mucho antes del último paso. Hice el circuito antes de incluso los materiales para hacer una caja. Por eso, hice todos los cables extra largos sólo en caso. Que terminé tener que lidiar con el exceso de cable en cada espacio de montaje y hecho pegar hacia abajo los soportes para los imanes de un dolor.
