El interruptor tiene cuatro conductores así soldar cables a las esquinas exteriores de cada plomo. El emisor y el detector pueden compartir la tierra en los circuitos A y B. El detector se invierte en los circuitos C y D. Un pequeño alambre o recorte de plomo puede ser utiliza las clavijas de conexión 2 y 4 en el interruptor. Pins de interruptor 1 es Detector de Collector(+) 2 es Detector de Emitter(-), 3 Anode(+) emisor, es 4 es emisor Cathode(-). Sólo tres cables para las placas de los circuitos A y B. Tierra para detector(-) en mi tablero. Interruptor Collector(+) para detector(+) en mi tablero. Interruptor emitter(+) a la resistencia 220 V + al lado de R3.
El interruptor a veces se llama un PhotoReFlector ven claro o teñido con luz ambiental. Aquí hay algunas piezas actuales y donde conseguirlos. Jameco.com OPB606A(same as mine) número de parte 1872628, Solarbotics.com línea Sensor QRD1114 claro cuadrados, OPB730F IR Darlington Photoreflector color rojo redondo. Todos trabajan sobre el mismo. Por qué les llamo interruptor es dónde encontrarlos siendo utilizado. La impresora tiene uno que dice que la impresora donde es el papel. Por esta razón claro hojas de impresora tienen una etiqueta de raya blanca en el borde superior. En robots de manía se utilizan para el seguimiento de línea y detección de objetos.

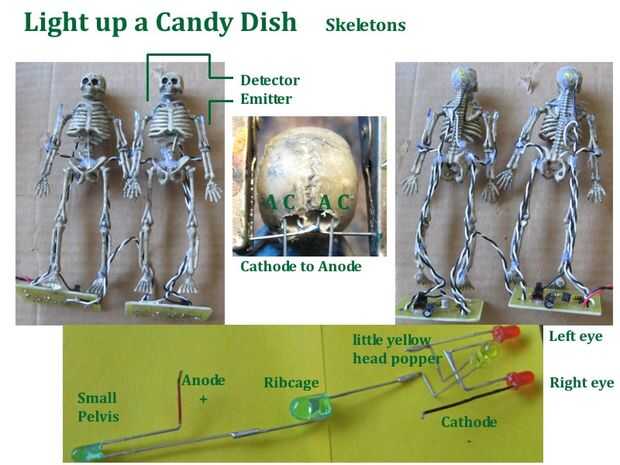

Cada esqueleto tiene mi B circuito con emisor y detector y 5 Leds. Taladré un agujero a través de cada ojo de todo el camino a través del cráneo demasiado pequeño para los Leds. De la parte posterior del cráneo que ésos los orificios perforados hacia fuera para adaptarse fácilmente a los leds, pero no hasta el final. Esto detiene los Leds en un buen lugar. Pegarlos en su lugar. Dos pequeños LED ' s rojos para los ojos. Un pequeño Led amarillo detrás de la cabeza al pop de fondo. Un normal tamaño Led verde dentro de la caja torácica. Un pequeño Led verde dentro de la pelvis. Todos los Leds están conectados el cátodo al ánodo. V + a pelvis verde pequeño ánodo a parrilla costal verde amarillo poco atrás de la cabeza a izquierda ojo rojo para el ojo derecho rojo cátodo a tierra. El detector está en el hombro derecho y el transmisor está en el hombro izquierdo. Pegarlos en con suficiente cable para apuntar a los vez que están instalados.

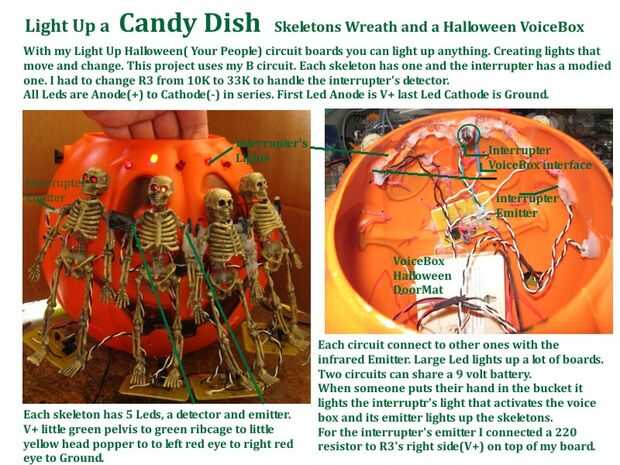

En este proyecto utilizo un circuito B para ejecutar el interruptor y el emisor se utiliza para iluminar los esqueletos. El objetivo del emisor en el detector del esqueleto de la primera. Encienda los transmisores y de todos los esqueletos que iluminan. Apague el transmisor de sólo de circuito de interruptor de B y apagan las luces. Mediante la combinación de otros circuitos puede crear arte de movimiento. Sólo apuntar los emisores en los detectores y mover las luces.
Emisor de Led de tamaño normal puede iluminar un área grande y muchos de mis circuitos a la vez. El tipo de plomo de lado shooter dos un haz muy estrecho y sólo cerca de tres pulgadas. En este montaje puedo enciende el esqueleto viene fácilmente. Apantallamiento infrarrojo callejero es una buena idea, pero callejero infrarrojo también puede ser divertido.
A & circuitos B que la luz se enciende cuando el detector se ilumina por un emisor. C & D apagan las luces cuando el detector se ilumina. A & circuitos D que el conmutador está conectado a + V para encender el emisor. Circuitos B y C, el interruptor está conectado el transistor por lo que el emisor sólo se activa si el detector está encendido y el transistor está en. Pueden hacer muchas cosas maravillosas con mis circuitos.

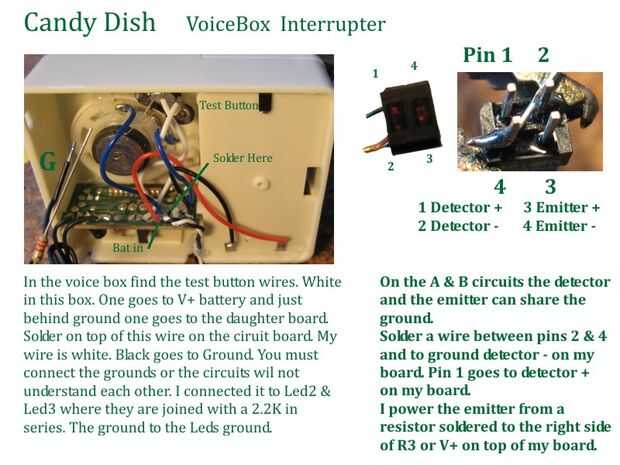

La estera de puerta de caja de la voz de Halloween que encontré en mi RiteAid en Hollywood interconectar con mi circuito usando el LED como un divisor de tensión para el botón de prueba. En placa de circuito de la caja de la voz encuentra el interruptor de prueba que tiene dos cables. Un cable a V + 3 voltios y el otro al lado del contacto con el suelo a la Junta de la hija. Soldar el cable en la parte superior este cable. Interfaz entre circuitos debe conectar los motivos o no se entienden entre sí. Siempre poner un resistor en serie con la conexión. Mi circuito es de 9 voltios y la caja de voz es de 3 voltios. Usé el punto entre 2 Led & Led 3 y 2,2 K resistencia en serie.
Con mis circuitos puede utilizar un interruptor que corta el detector para encender el transistor. Conecte un cable detector + y el otro al detector. Puse un interruptor por el primer esqueleto y cuando es en todos los esqueletos que se enciende para arriba.
