Paso 5: El cargador

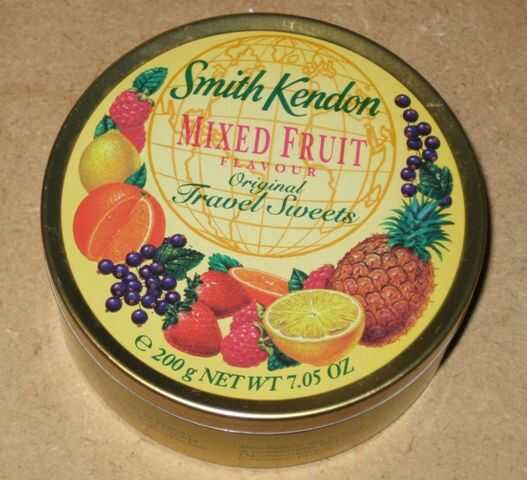

Para tratar de dar a este un mínimo de impermeabilización he elegido una lata de dulces lo suficientemente grande como para sostener el soporte de la batería recuperado y tres células solares. Su un poco grueso para tomar fuera de casa pero vive en mi repisa de la ventana de carga por lo realmente no importa. Por suerte mi ventana del dormitorio está orientada al sur por lo que se pone el sol hasta aproximadamente 5:00 a 17:00 aunque para alrededor de una hora al medio día mi irritante del árbol en la parte inferior de los recortes de jardín en mi tiempo de carga.

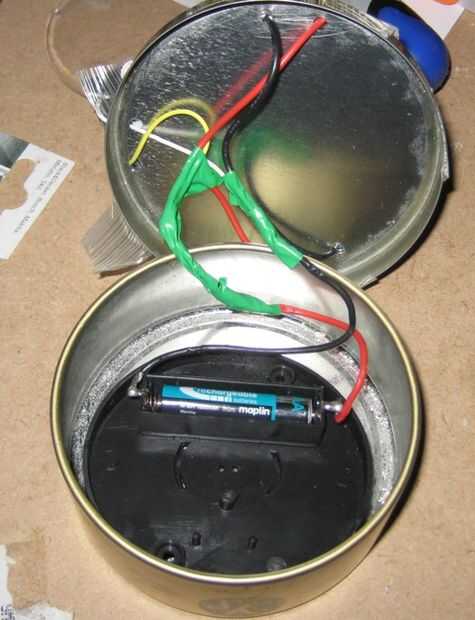

Que volver a soldar los puntos de la célula con un cable a una más vieja fuente de alimentación y soldado lo positivo de las células de tres a uno de los diodos de la luz y luego hacia el lado positivo de la caja de batería. A continuación, los tres conductores del negativo fueron soldados al punto negativo en el soporte de la batería. Cargado todo con cinta aislante para detener cualquier cortos.
Consideré un diodo de Schottky para disminuir la caída de tensión y así aumentar la cantidad de tiempo que el dispositivo puede cargar como todavía funcionaría en condiciones más marginales pero tengo este diodo de la luz y no tengo ningún diodos Schottky a mano.

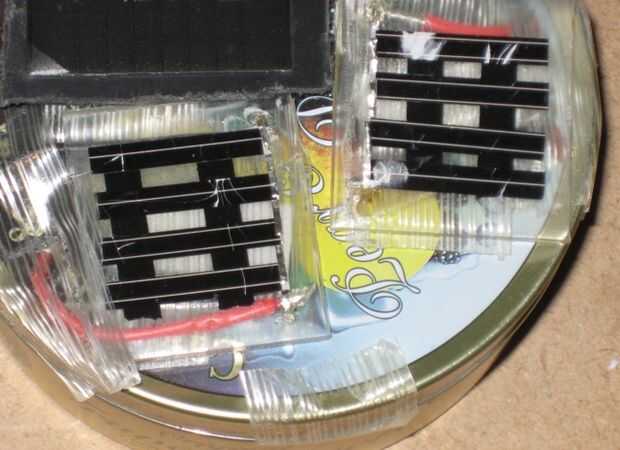

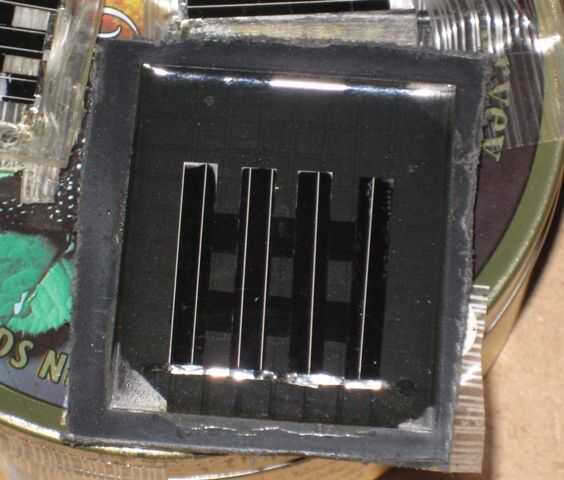

Las dos primeras células Pulse fuera de la parte superior de la unidad pero me las arreglé para dañar las células en el proceso por lo que la tercera sólo cortar la parte superior de plástico de la caja y todo. No creo que hay demasiada pérdida de corriente de los daños.

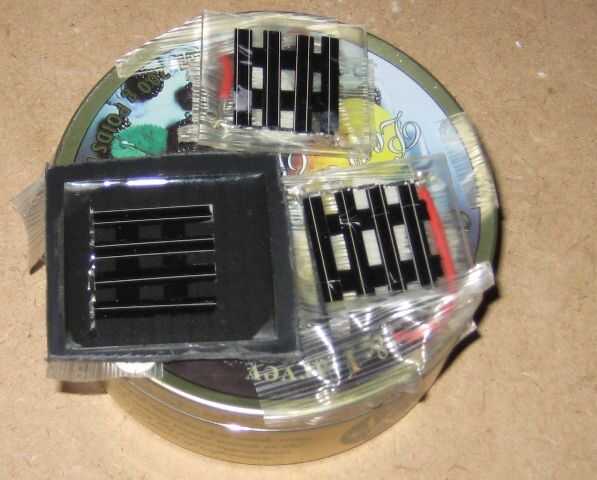

Un poco de foamy grueso doble cara cinta sostiene las células lo suficientemente bien como para este trabajo.
Cargador funciona bien después de un par de días de sol completo su suficiente para ejecutar mi reproductor de mp3 por mucho tiempo suficiente para cargar otra batería.
Se trata de un prototipo para probar si tengo suficiente sol en el alféizar de mi ventana en la parte de afuera de mi casa para una unidad más grande. Voy documentar más a fondo que este.
