Paso 9: Componentes con orientación específica

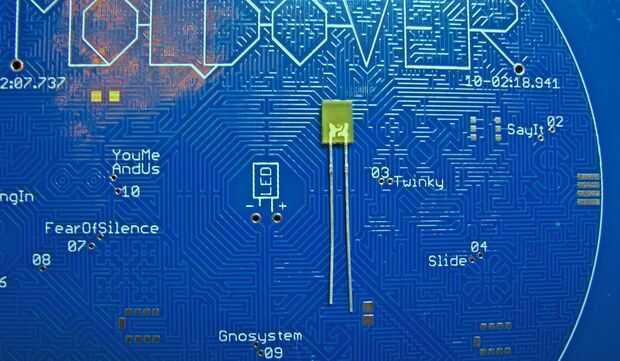

Algunos de los componentes deben colocarse en una orientación específica o de lo contrario no funcionará correctamente. Por ejemplo, el LED tiene un positivo y un negativo. Positivo para este LED (y para el la mayoría) es ligeramente más largo que el plomo negativo. Mira las manchas de serigrafía de la placa de circuito para que coincida con el positivo con el positivo a través de y el cable negativo con el negativo a través de.

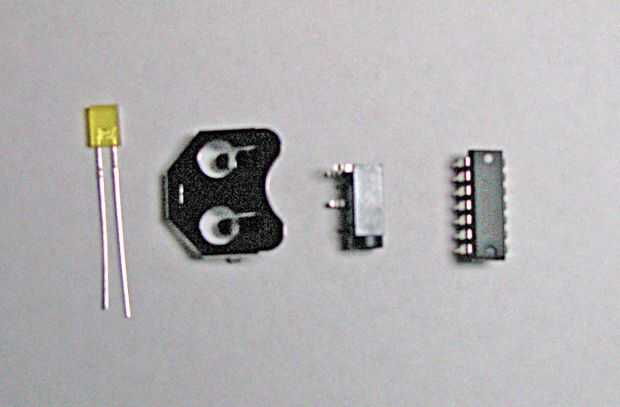

Varios otros componentes requieren orientación específica. Tenga mucho cuidado al poner estos:
- LED
- Clip de la batería
- Jack de audio
- temporizador 556
Si colocarlos incorrectamente y las conexiones de la soldadura, puede ser muy difícil para las Naciones Unidas-soldadura ellos más adelante, después de descubrir el error.
