Luz trasera de bicicleta con un toque (1 / 9 paso)

Paso 1: Esquema principal

Realmente nada especial. Si sabes cómo cablear un chip AVR en un protoboard o un Arduino en un protoboard, si te gusta mejor, no tiene problemas con éste. Había utilizado KICAD para diseñar el esquema y los tableros del circuito impreso. KICAD es open source y a diferencia del águila, que tiene un libre (como en gratuitamente) versión, no hay absolutamente limitaciones en el tamaño de tablas se puede hacer. También obtendrá los archivos gerber que funcionan con cualquier casa fab que desea. Por ejemplo, BatchPCB no tuvo problemas con ellos.

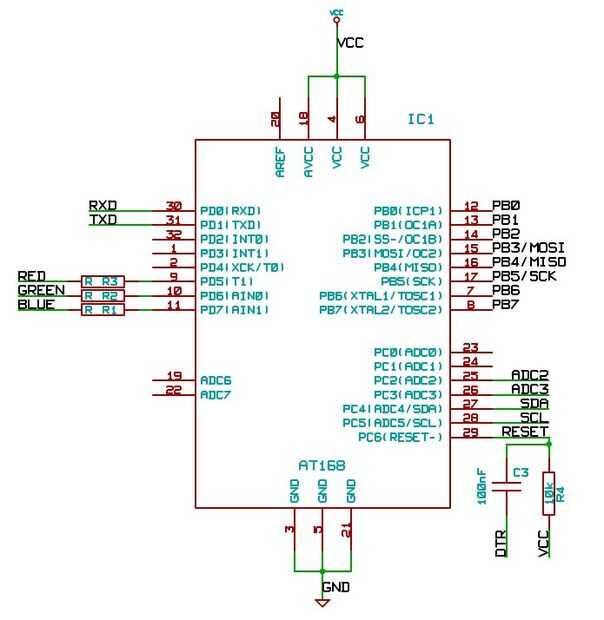

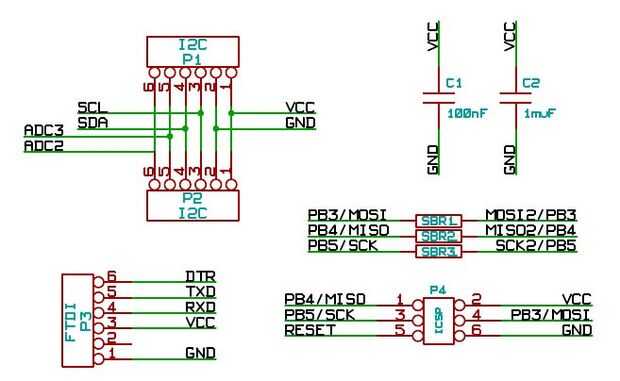

En el esquema sólo encontrarás la cpu, los LEDs, unas resistencias y condensadores. Eso es todo. También hay unos pocos encabezados. Los tableros tienen un encabezado ICSP para flashear un gestor de arranque y una cabecera de 6 pines para conveniente subir serial. Las 2 últimas cabeceras se reflejan y contienen energía, I2C y dos pines GPIO/ADC más.

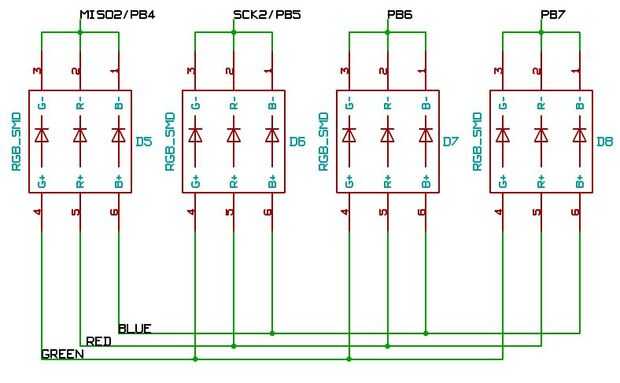

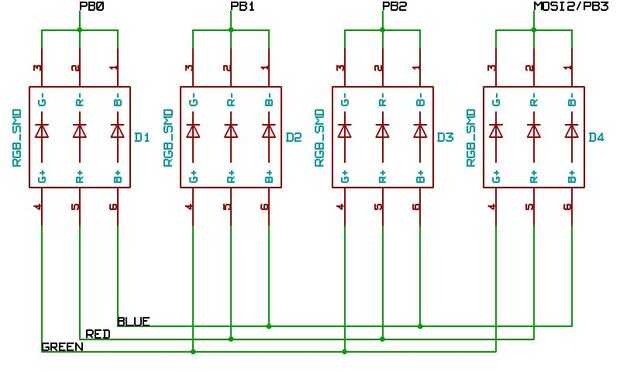

3 pines GPIO con 3 resistencias de limitación actuales se utilizan para suministrar corriente a todos 8 ánodos de un solo color. LEDs individuales son activar o desactivar usando 8 pines GPIO para conducir los cátodos. Dependiendo del tipo de operación de los LEDs son ambos multiplexado (PWM para más colores) o totalmente (mayor brillo).

Algo de información sobre los paquetes que he utilizado para esta placa:

-ATmega168-20AU: TQFP32 SMD
-LED: PLCC6 5050 SMD
-Resistencias: 0805 SMD
-Condensadores: 0805 SMD, SMD 1206
