Luz y conmutador de juguete para niño (6 Bombillas, 6 interruptores) (1 / 3 paso)

Paso 1: Preparar el cuadro de proyecto (perforaciones)

Una vez tuve una idea de la colocación de luces e interruptores, comencé a perforar los agujeros. Doce agujeros en el panel superior para aceptar interruptores y sostenedores de bulbo y dos en la parte de atrás para aceptar a la toma de potencia y portafusibles.

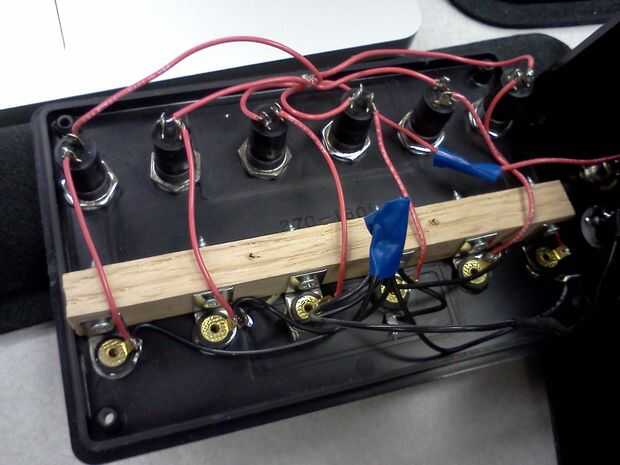

No tengo una buena imagen de los agujeros solo pero usted puede utilizar su imaginación. En la imagen adjunta puede ver el pequeño pedazo de madera que usé en la parte inferior del panel superior. Usé esto para montar en el bulbo los titulares. Entonces yo había asegurada la pieza de madera a la parte superior con dos tornillos.

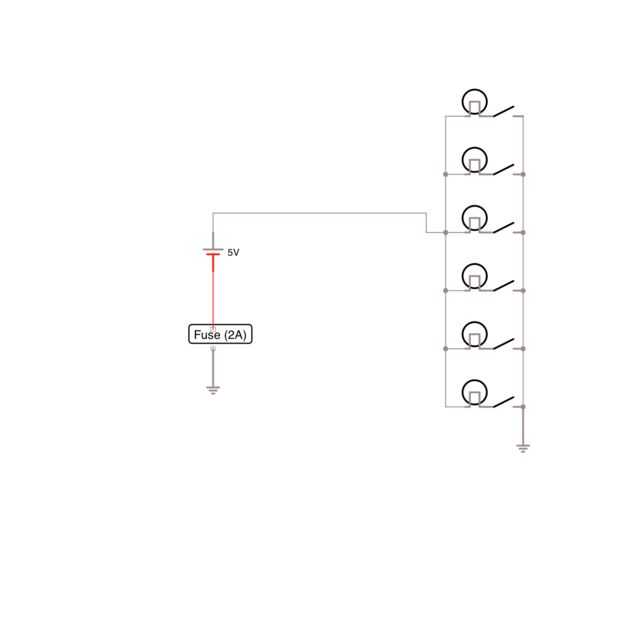

También notará en el esquema adjunto cómo se conectan las bombillas en paralelo a la fuente de alimentación.
