Paso 2: Sketch Up
Recibí mi dimensiones de Autometer. También necesitará un Sketch up plugin STL.
1. abrir Sketch y empezar un dibujo nuevo.

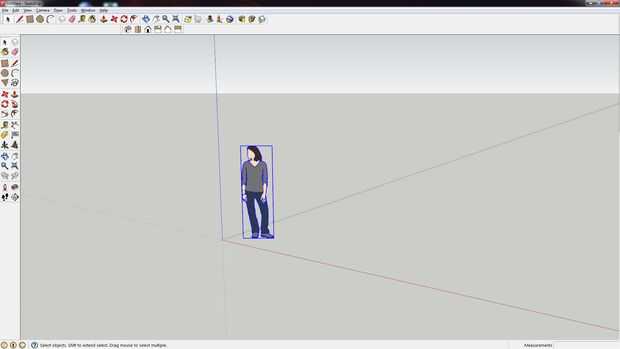

2. Seleccione y elimine la persona

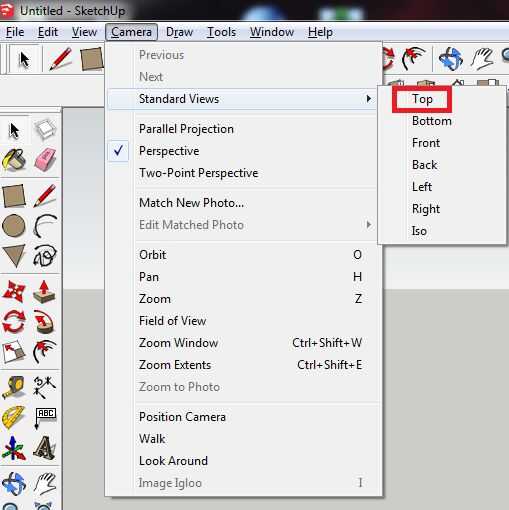

3. cambiar a de arriba hacia abajo la vista
4. hacer zoom a tu preferencia. (rueda del ratón)

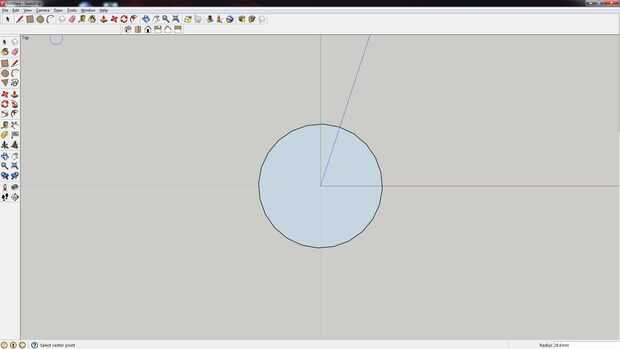

5. Inicie su primer círculo. Sketch up muestra el radio. (Que es mitad del diámetro) (57,2 mm de diámetro)

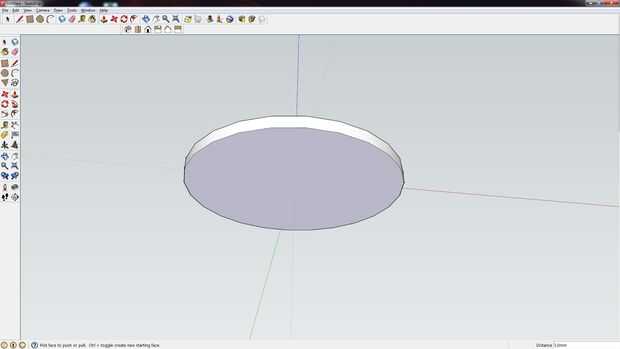

6. Utilice la herramienta de tracción de empuje para bajar la cara inferior hacia abajo 2mm a 4mm.

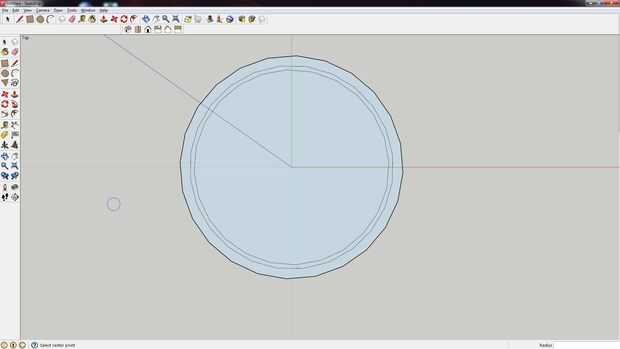

6. Inicie el segundo círculo, esto es parte del tubo interior. (52,3 mm de diámetro)
7. un tercer círculo de aproximadamente 1mm a 1,5 mm más pequeña entonces el segundo círculo. (51mm de diámetro) Si su cualquier disolvente será demasiado débiles y se rompen fácilmente.

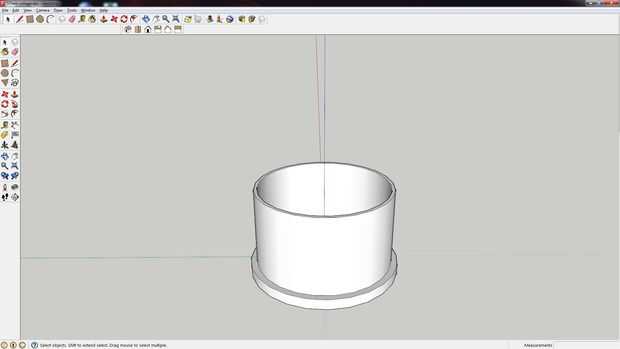

8. ahora utilice la herramienta empujar/tirar y tire hacia arriba el círculo pequeño 30mm
9. después de esto usted está por su cuenta. Los pasos dependerá de qué tipo de voltímetro que ha adquirido.
10. exportar a STL.
Aquí hay un enlace a mi acabada STL y bosquejo archivos en Thingiverse
