Paso 1: hardware un poco...
Por lo tanto, se trata de la "mochila" que puede encontrar en la pantalla, o puede venderse por separado. Usted puede encontrarlos por todas partes a precios bajos.
El corazón de él es un IC de TI, el PCF 8574. Se trata de un expansor de puerto: fácilmente puesto: puedes conectar la IC a una línea I2C, dirección y BAM, usted tiene 8 extra en entradas / salidas. Ya que es versátil en su uso, tres de las líneas de dirección son puestos "out". Esto significa que usted puede darle su propia dirección, y se puede utilizar hasta 8 de estos dispositivos.
Luego de la mochila.
Esto tiene una dirección fija (preprogramada) de 0X27(hex), o 39 en decimal.

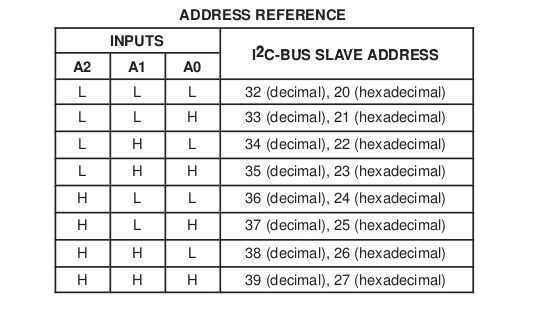

En la tabla se puede ver aquí, se puede apreciar que todas las direcciones se establecen alta. Cuando usted mira la segunda foto de la "mochila", ves claramente el A0, A1 y A2 traído hacia fuera.
Cuando puente de estos, pones la línea correspondiente de la dirección a la baja.
Sólo tienes que seguir la tabla y encontrar la dirección que usted necesita en su bosquejo.
