Mac Pro de libro MagSafe reparación de cables (2 / 3 paso)

Paso 2: montaje

encontré los pines para el conector de alimentación en el extremo en pinouts.ru. Usé el probador de continuidad de mi multímetro para encontrar que el lado del conector interno era que. Pues yo utilizaba el medidor de voltaje para encontrar cual cable en el cable era positiva y que era negativo.

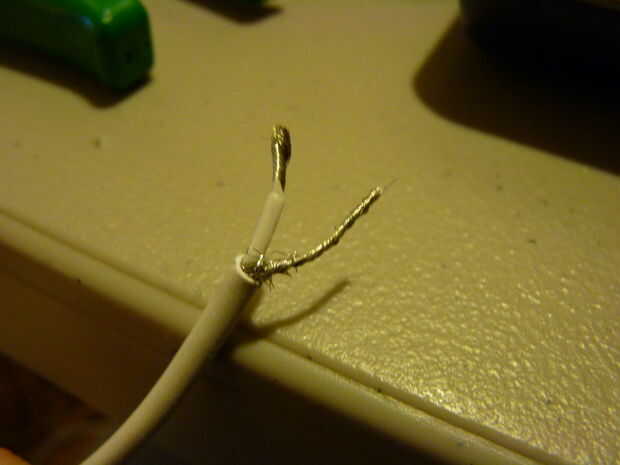

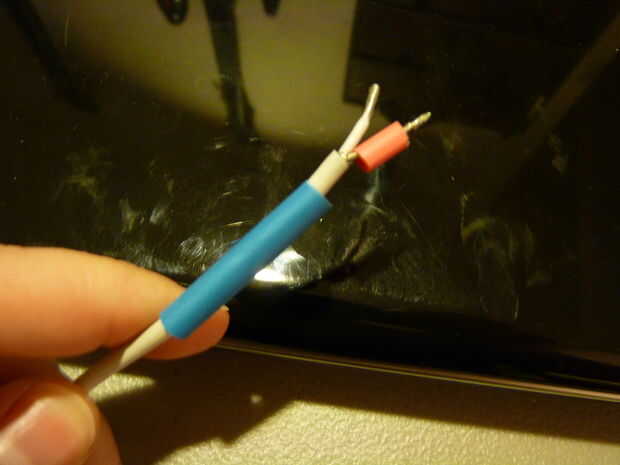

Después de rayas la chaqueta externa de cable de alimentación, vi que este cable se hace como el cable coaxial. Tiene una malla de alambre fuera otro cable aislado completamente. Sacó la malla de alambre y había trenzado hasta hacer un alambre regular. Decidí del encogimiento del calor-cierto aislamiento en el conductor desnudo para evitar cualquier cortos en la férula de aluminio cuando armé todo nuevamente.

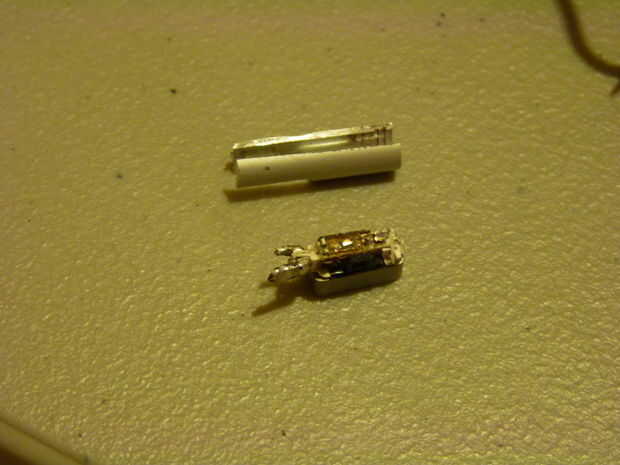

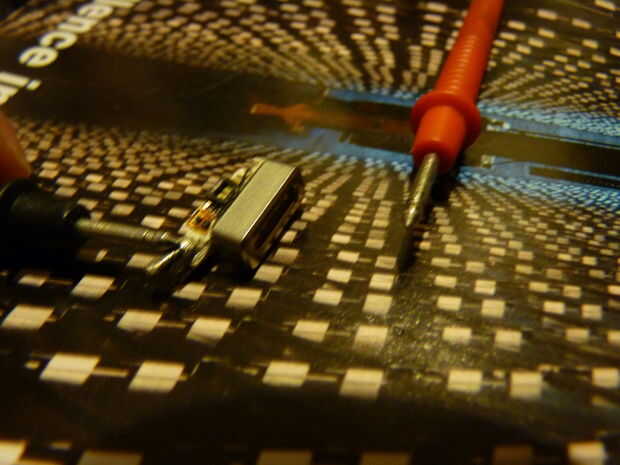

Estaño los cables para facilitar la soldadura en el extremo del conector. Con el conector en un ayudar a abrazadera de la mano, soldado los cables hasta el final del conector. Luego enchufa la fuente de alimentación de la pared y utiliza el medidor de voltaje otra vez para probar el voltaje. Según pinouts.ru, la tensión debe mostrar 6,86 VCC sin carga, que es lo que tengo cuando toca la conduce a un interno y un contacto externo en el conector.

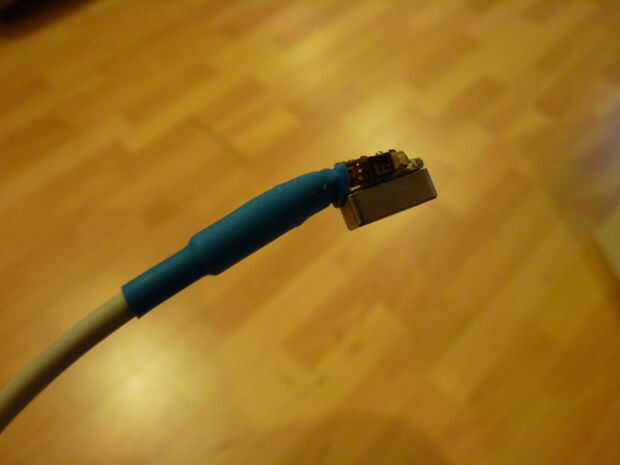

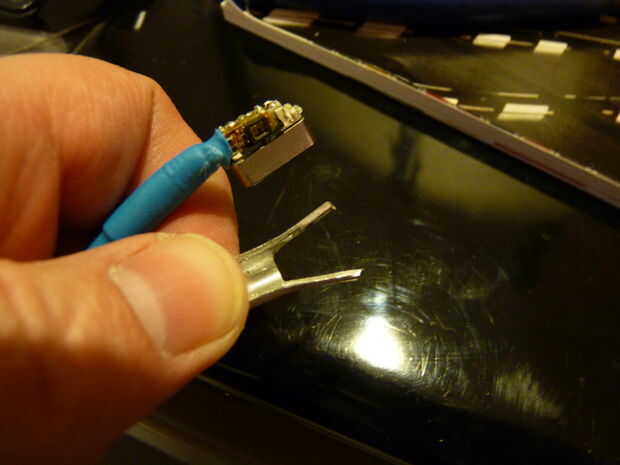

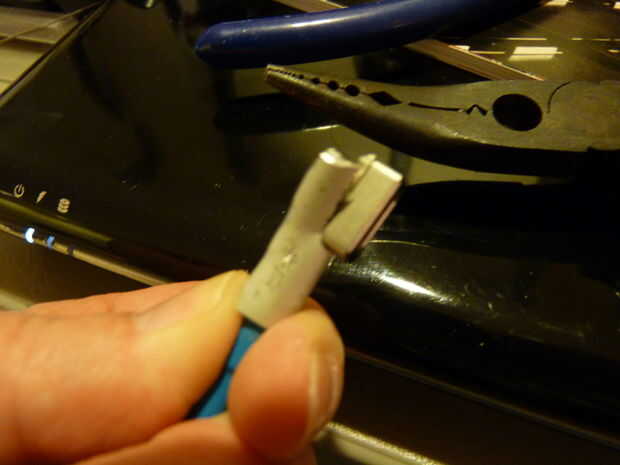

I poner un pequeño trozo de cinta aislante sobre la electrónica expuesta en la parte posterior del conector y vuelva a colocar la férula en lugar alrededor de todo. Apreté la férula alrededor todo un conjunto de pinzas, pero todavía había un boquete en la parte superior y la parte de atrás donde había cortado lejos del metal.
