Macro fotografía luz fuente usando frío luces cátodo (3 / 9 paso)

Paso 3: Extraiga la capa LCD

Panel de un LCD está hecho de tres capas:

  • LCD - el panel de color negro que realmente produce imágenes (capa superior de la mayoría)
  • capas de dispersión - por lo general hay tres capas de plástico que ayudan a dispersar la luz de lo CCFL uniformemente sobre todo el panel
  • un panel reflectante - la última capa del panel - la lámpara CCFL suele ser embebido o adjunto a esta capa. Tenga un cuidado extremo cuando maneje esta porción de la pantalla. El CCFL es tubo muy delgado de vidrio que es muy delicado. Además, está lleno de vapor de mercurio que no es tan bueno para ti o para tu cerebro. No break it

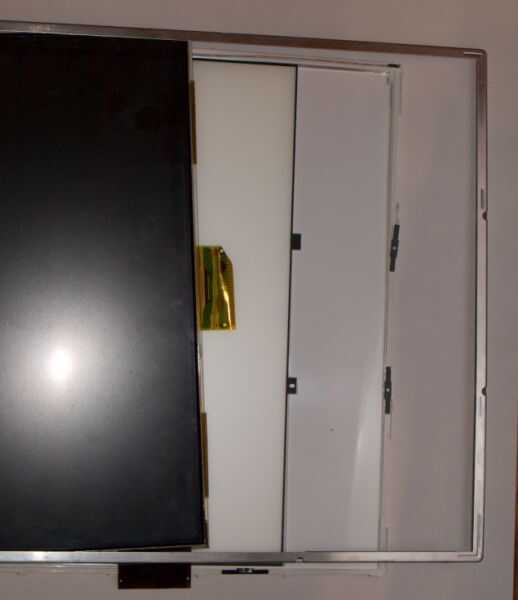

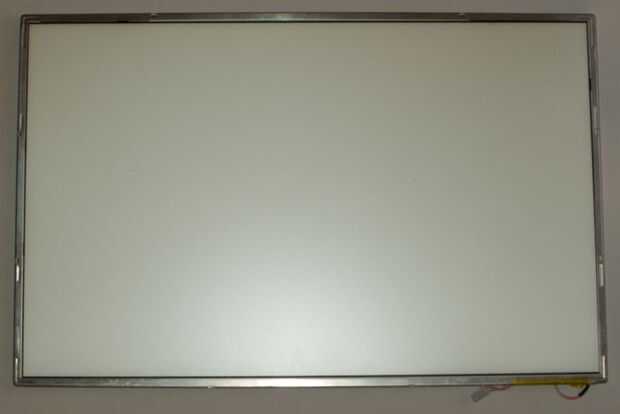

Quitar los tornillos alrededor de la estructura y cortar todas las cintas de los lados del marco. Retire cualquier tarjetas de circuitos de la parte posterior del panel. Extracto de las tres capas de la estructura; separar la pantalla del LCD de las otras capas. Suavemente empuje todas las capas restantes del marco y volver a colocar los tornillos. Configurar la pantalla a un lado para algún otro proyecto.

A veces las capas de dispersión se niegan a permanecer en el marco sin la capa LCD en lugar. Una pequeña cantidad de cinta de embalaje transparente alrededor del borde del marco ayudará a resolver este problema.
