Paso 5: Crear un circuito divisor de tensión
De mi experimentación he descubierto que muchos inversores esperan 12V + entrada para el inversor y y alrededor de 5V + "habilitar" y establezca el nivel de "oscurecimiento". Revise esta hoja de especificaciones genérica para cierta orientación: http://www.lcdinverter.co.uk/MH-1405A04-spec.htm. De mis pruebas, los circuitos son bastante robustos y pueden aceptar entre 4,5 y 7 voltios en el activar y dim pins y obra adecuadamente. Por encima de 7 voltios un lloriqueo sospechoso tiende a ser emitidos.

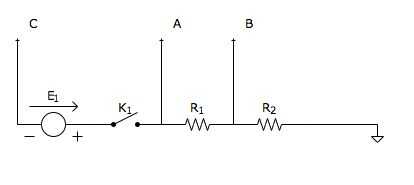

Una fuente de alimentación de CC de 12V puede ser fácilmente adaptada para el inversor de potencia usando un circuito divisor de tensión. En un circuito divisor de tensión, utilizar dos resistencias para caer el voltaje según sea necesario. En este circuito R1 disminuye el voltaje 7V entonces R2 un 5V adicional. Observe eso 7V + 5V = 12V. El esquema a continuación muestra el circuito que usé para crear la tensión que necesitaba para mi inversor.
En este circuito, C es tierra, es 12V +, B es 5V +. Para un inversor que tiene activar y dim pins y conectar a + 5V para encender la pantalla.
Prototipo el circuito usando un protoboard. Mida el voltaje entre C y A; debe ser 12V +. Mida el voltaje entre C y B y sea 5V +. Si tiene valores entre 10-20%, usted debe aceptar.
Si usted necesita ayuda en la elección de resistencias de la fuente de voltaje particular, revisa el Tutor de diseño de circuito.
Algunos consejos a tener en cuenta:
- Si la suma del cociente de las resistencias es igual a la tensión de entrada, su diseño será mucho más sencillo. Por ejemplo Vin = 12V, relación de resistencias es 50:70 o 5:7-5 + 7 = 12.
- Recuerde que simplemente puede Agregar resistores juntos en serie para crear una sola resistencia (leer Ley de ohmios para ayuda.
- Si el voltaje de entrada es de 18V, R1 debe ser de 130 K ohmios, R2 debe ser 50 K ohmios.
E1: fuente de 12V
R: 12V +
B: 5V +
C: 12V-
R1: resistencia de Ohm de 70 K
R2: resistencia de Ohm de 50 K
K1: Interruptor SPST
