Paso 4: Circuito para arriba

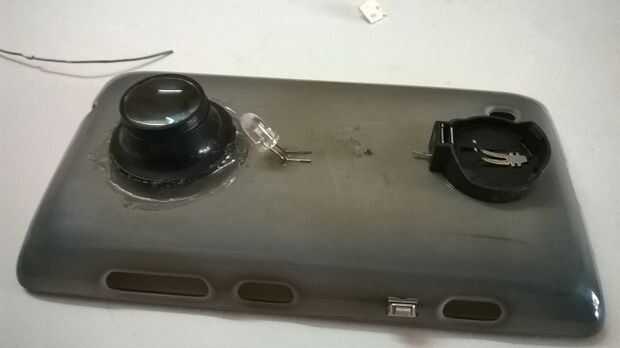

Después de mezclar el pegamento de epoxy, aplicar pequeña cantidad de la pasta de montaje LED (en el punto marcado), resistencia, interruptor y soporte de la batería y allí colocar firmemente como se muestra en la figura 2.
Prefiero añadir el interruptor al lado del botón de la cámara en mi Lumia como su más ergonómica de esa manera. Puedo Pulse ambos juntos cuando necesito más luz.

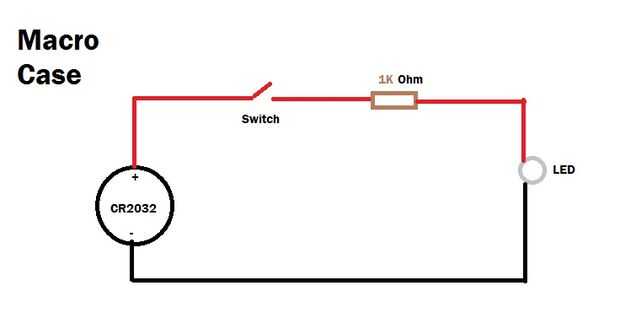

El circuito es bastante simple. Sólo una resistencia límite de corriente y un interruptor para encendido/apagado gire. 1 ohmio de k se utiliza como se ilumina la escena lo suficientemente brillante para leer valores de las resistencias 0603, inspeccione las juntas de soldadura, shorts, etc. y no sacar suficiente corriente y por lo tanto, una mayor duración.
Utilice cinta de cobre para ensamblar el circuito. Aspecto aseado eso. O se puede utilizar alambre demasiado pero tienes que pegar de todas maneras.

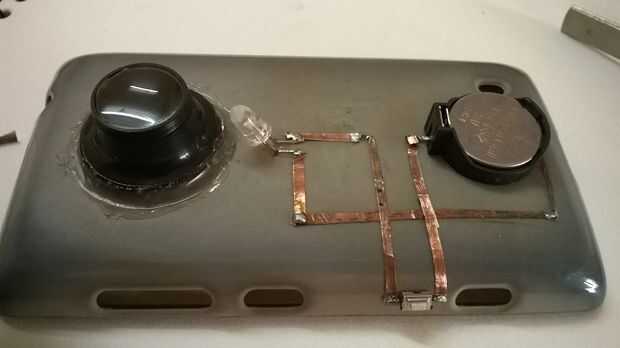

Una vez que los componentes se pegan firmemente. Soldarlos como se muestra en la figura 3.
Ahora que terminaste!
