Madera caja de seguridad con clave de acceso (5 / 12 paso)

Paso 5: Usted alambre circuito

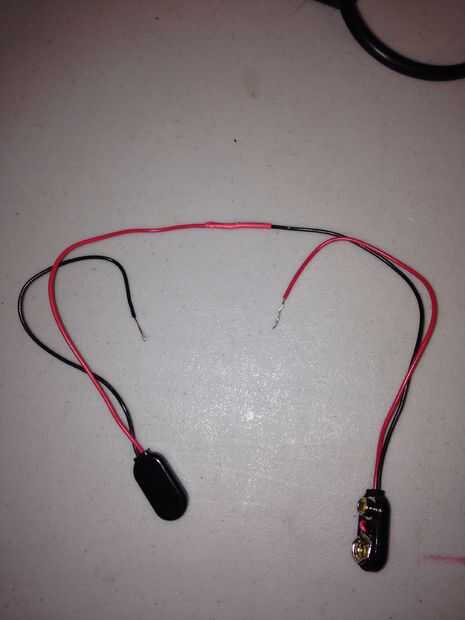

Cables de los clips de batería de 9v en serie. Luego conecte el cable positivo del clip a un cable de su pulsador y otro cable desde el otro cable del interruptor a la entrada de pin de su regulador de 12v (Nota: tienes que usar primero el regulador de 12v o el circuito no funcionará!). Conecte usted negativo de la batería que negra y 2 cables con el conector de tierra para el regulador. Conecte 2 cables rojos con el conector de salida de tu regulador. Conecte uno de los cables rojo a la clavija de entrada de su regulador de 5v y uno de los cables negro con el conector de tierra para el regulador de 5v. Conecte los cables rojo y negro del regulador de 5v el LED con una resistencia de 1 k en el positivo. Conecte otro cable con el conector de tierra de su regulador de 12v y un cable rojo al pin de salida de tu regulador de 12v. Conecte el cable rojo a un terminal de su pulsador y otro cable rojo al otro terminal de tu pulsador. Luego conecte los cables positivos y negativos en el actuador. Conectar la batería de 2 9v y su circuito de prueba. Si no funciona, revise todo tu conexión e inténtelo de nuevo.
