Paso 2: Etapa de diseño de bicicleta

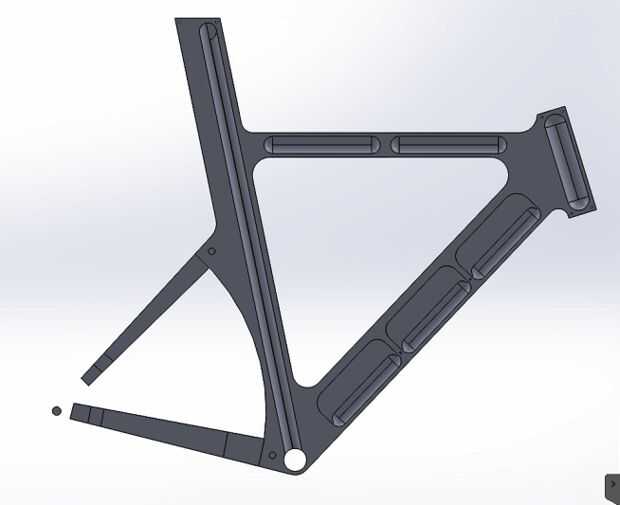

Antes de que cualquier edificio puede ocurrir, debe tener un diseño bien desarrollado. La gran parte sobre una bicicleta de madera es que puede atender el marco de la bici exactamente a su forma y sus necesidades. Usé solidworks como una plataforma de diseño para dibujar y modelar mi cuerpo. Básicamente comencé con la geometría de mi bici de carretera, porque sabía que me caben y entonces ajustar para tener las cualidades de Triatlón que estaba buscando. Hice los ajustes notables fueron aumentando el ángulo del tubo del asiento, añadiendo una forma de la superficie de sustentación a la abajo-tubo y poste del asiento, bajar mi accesorio de asiento-estancia y agregar un perfil para la rueda trasera.
Es importante que durante este paso a tener en cuenta los componentes que va a utilizar para la construcción. Las ruedas, tija, horquilla y parte inferior soporte Inserte son todos los tamaños que son especialmente importantes para bien.
El modelo de la computadora debe tener el ares de los tubos que se ahuecada para ahorrar peso. Dejó unos 6mm paredes en todos los tubos.

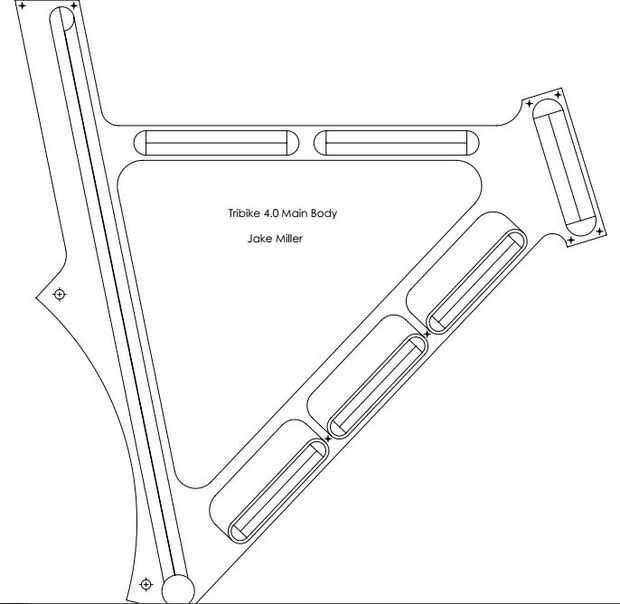

Por último, usted debe conseguir el esquema para el triángulo principal impreso a escala 1:1. Pude conseguir una empresa de ingeniería-impresión me imprima dos copias para cerca de $5.

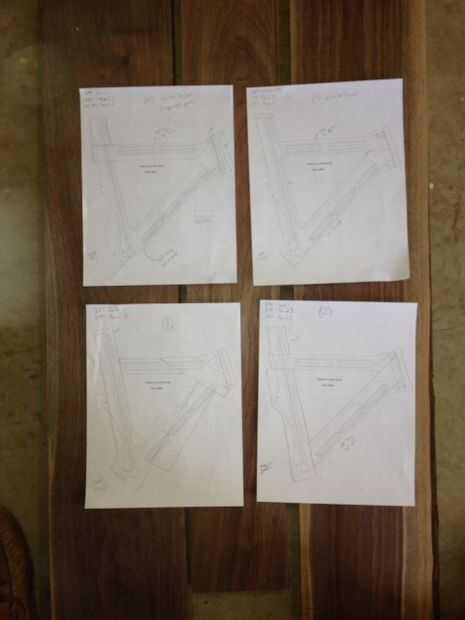

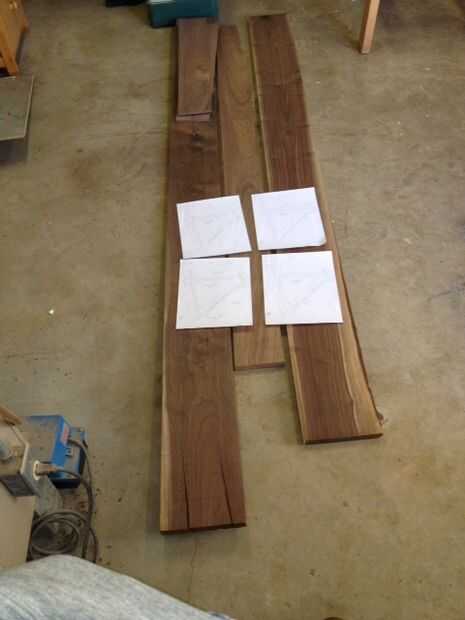

La moto se hará mediante la laminación de capas finas de la madera juntos. Haciendo esto, puede tomar ventaja de la dirección de grano en piezas claves de la moto para mejorar resistencia en múltiples direcciones. Mi moto se compone de 8 capas de capas. Porque es simétrica, hice 4 planes de orientaciones de capas que se refleja en el centro de la moto. Arriba es una imagen de cómo planifiqué estas capas en solidworks para otra moto que hice. Para el tubo (que encuentro un montón de estrés) me aseguré de incluir + y - ángulos de 45 grados desde el eje de la horquilla para 4 de las capas y longitudinal con el tubo superior y abajo del tubo para las otras 4 capas. Para las articulaciones de la abajo-tubo/asiento y tapa/asiento tubo, me aseguré de que las capas en comprometidos cada otras capas para que las articulaciones se integra bien.
