Madera tornillo para soldar PCB (con ventilador) (1 / 5 paso)

Paso 1: Herramientas y materiales:

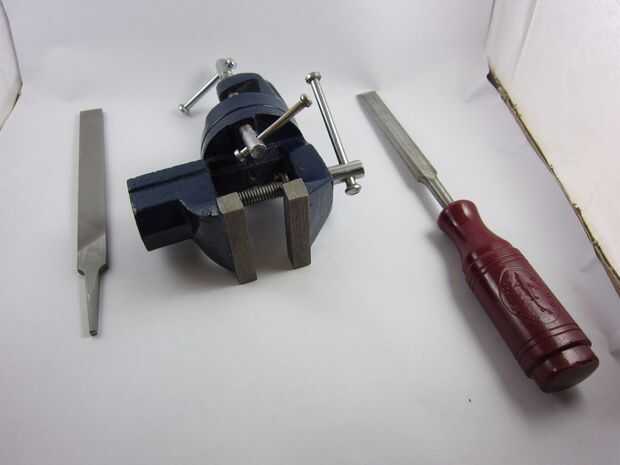

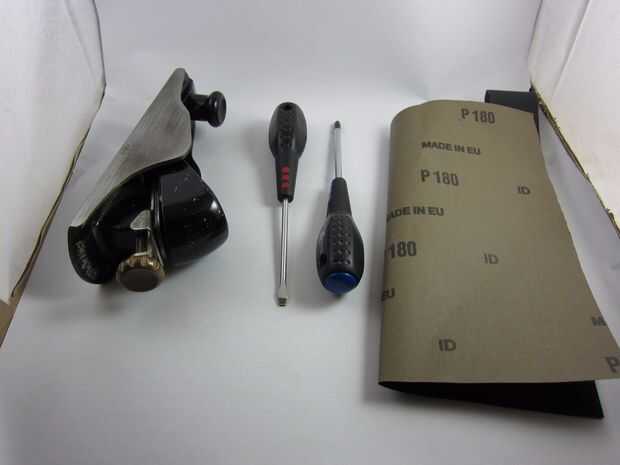

Herramientas:

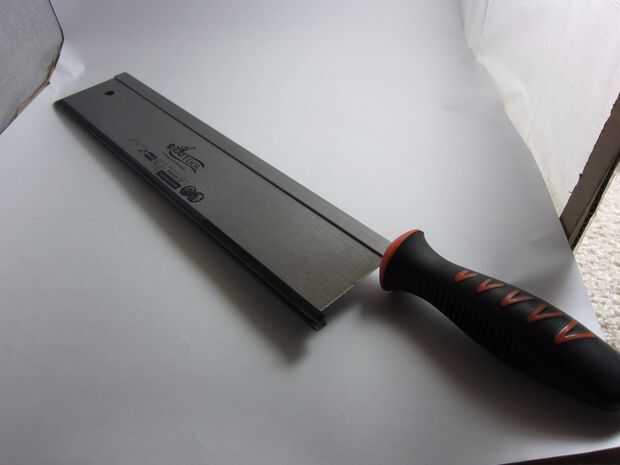

Sierra de mano 1.

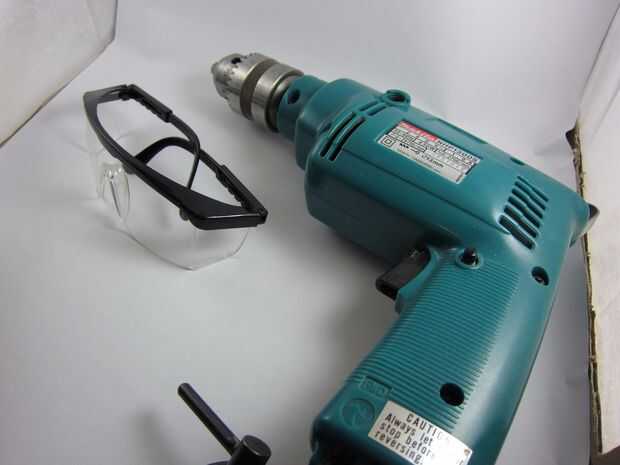

2 - taladro eléctrico.

3 - archivo.

4 - cincel.

5 - destornilladores.

6 - vice.

7-pequeño plano.

8 - papel de lija.

Materiales:

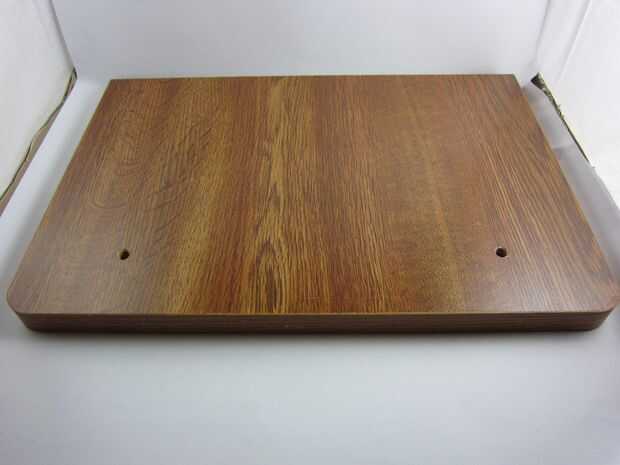

1 - una pieza de forma de rectángulo de madera de 30 x 20 x 1,2 cm para ser utilizado como la Base. (Mina tomé del estante sin uso de mi ordenador de mesa y es un tablero de partículas, que un contrachapado hará mejor).

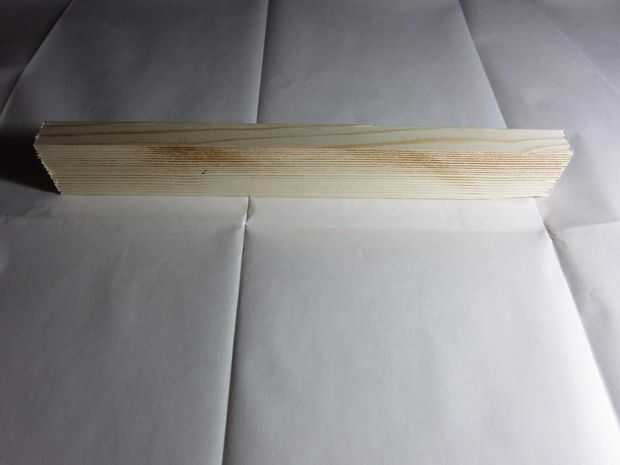

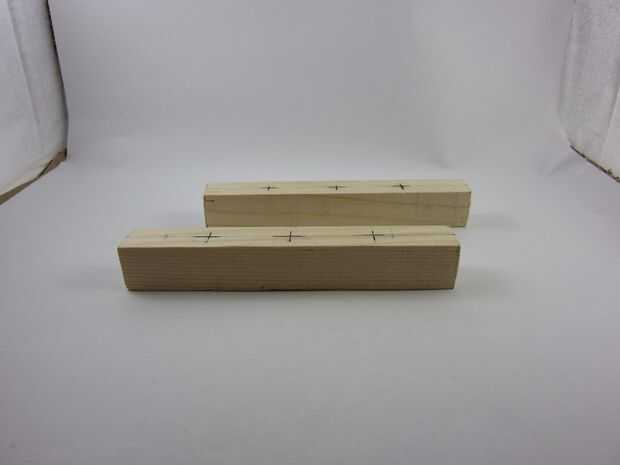

2 - una pieza de madera de 30 x 4 x 2 cm para ser utilizado como las mordazas.

3 - un pedazo de madera 26 x 2 x 2 cm para ser utilizado como el tapón.

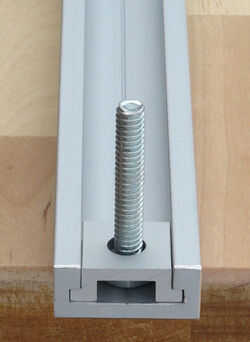

4 - un pedazo de T-pista 40 cm de largo, 2 cm de ancho, 1 cm de altura para cortar en dos 20 cm cada uno para ser utilizado como los rieles. (ver Nota 1 abajo)

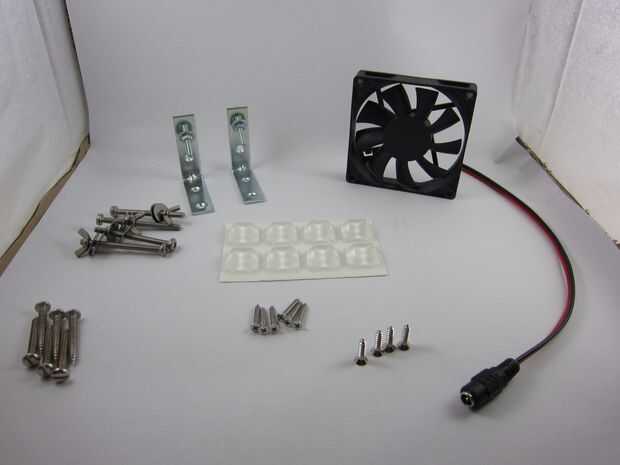

5 - tornillos, T-bolt (4 piezas 5 cm largo 4 mm de diámetro) con 4 tuercas de mariposa. (véase Nota 2 abajo)

6 - pequeño metal escuadra de 90 grados 5 cm (2 de ellos).

7-pequeño ventilador.

Tornillos para madera de 8 10 piezas de 1 cm de largo (cabeza plana).

Tornillos para madera de 9 6 piezas de 3 cm de largo.

Caucho de 10 pies (4 de ellos).

Conector dc de mujer 11 (para agregar a los cables del ventilador para una fácil conexión al adaptador de AC/DC).

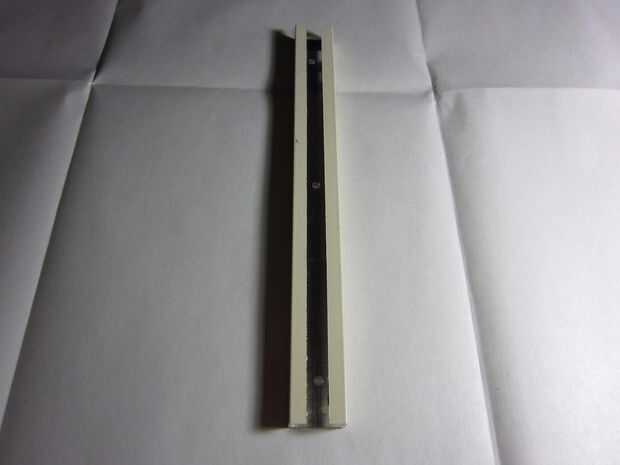

Nota 1: Ya que no pude encontrar una T y el T-bolt en mi país fui a taller de accesorios de aluminio (los que hacen ventanas de aluminio y puertas de aluminio).. .y compré una pieza de 40 cm de forma rectangular tubo de 2 cm de ancho y 1 cm de altura y les pidió que cortar en dos los 20 cm de largo + hacer una ranura ancha de 7 mm en uno de los 2 cm los lados completamente + taladrar tres agujeros en el otro lado del lado de 2 cm para ambas piezas.

Nota 2: he utilizado un tornillo 4 mm de diámetro 5 cm de largo con una arandela 15 mm dentro del tubo a través de la ranura con una tuerca de mariposa en la parte superior en lugar de tornillo T-bolt.
