Madera tornillo para soldar PCB (con ventilador) (2 / 5 paso)

Paso 2: preparación:

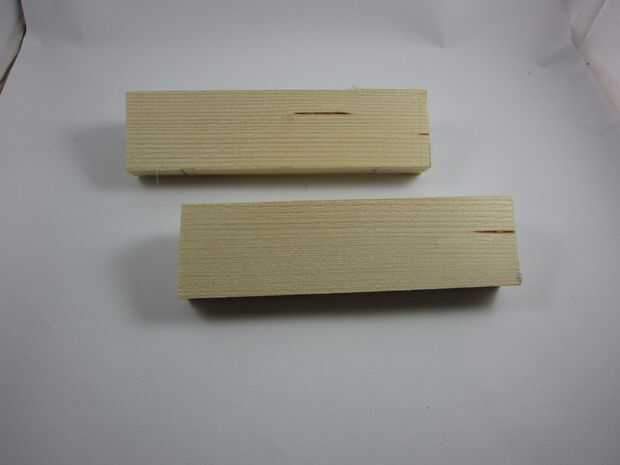

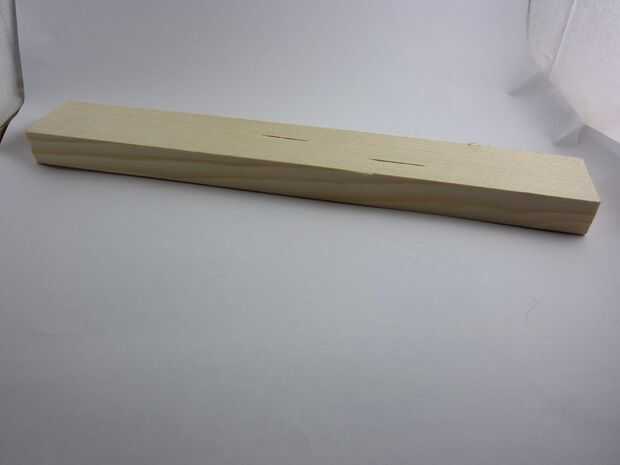

1 - Limpie su 30 x 4 x 2 pieza cm de madera con el plano y corte en dos trozos de 15 cm de largo.

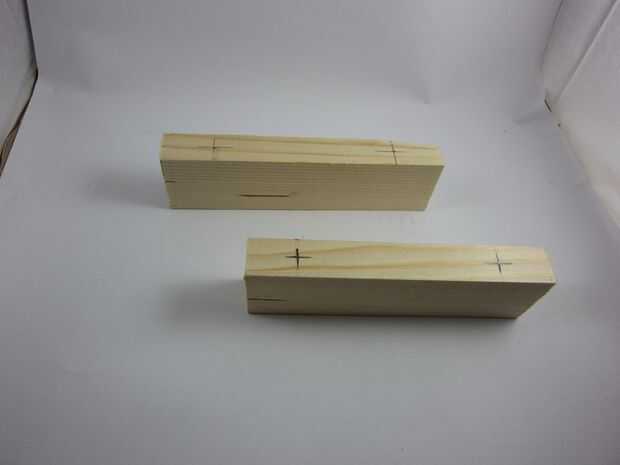

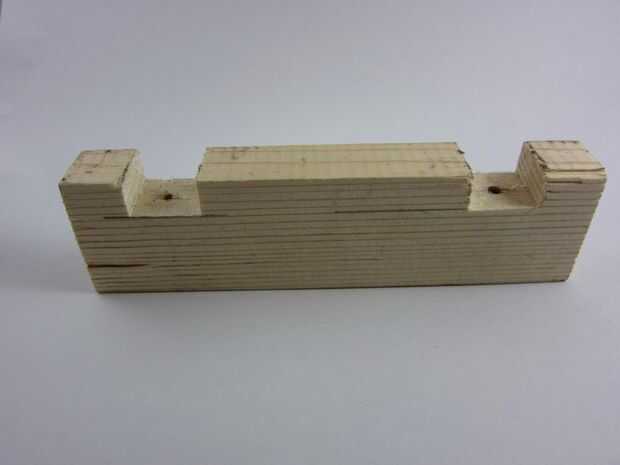

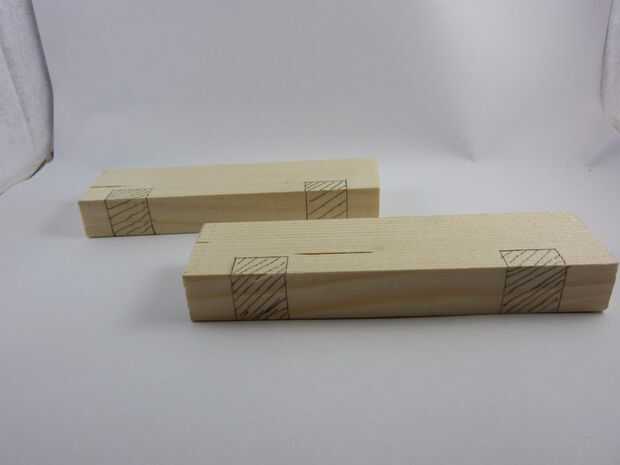

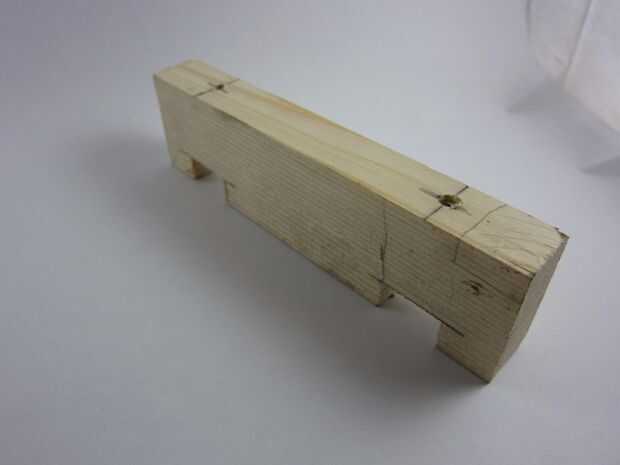

2 - marcar cada pieza como sobre fotos que cortan el mismo alto y ancho como rieles de aluminio con la mano y el cincel.

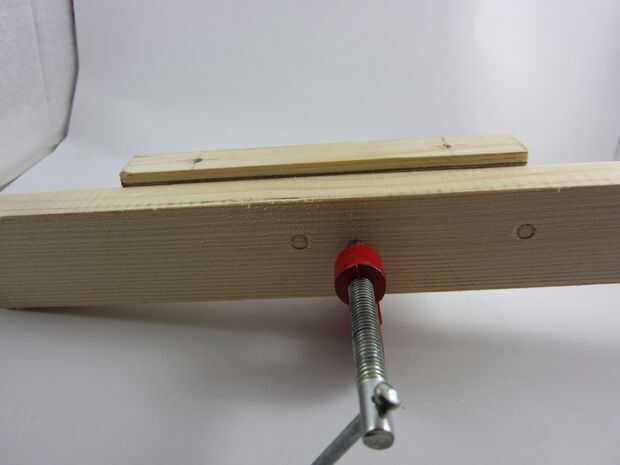

3 - marca tanto para taladro agujeros igual que foto arriba y perforar ambas partes con broca de 4 mm

4 - presentar el espacio hecho para que sea suave

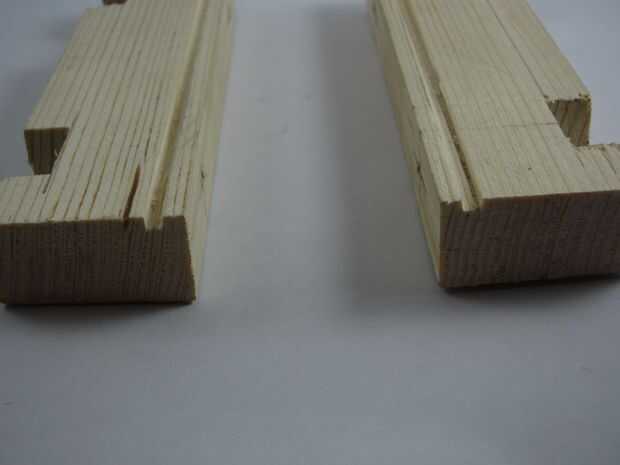

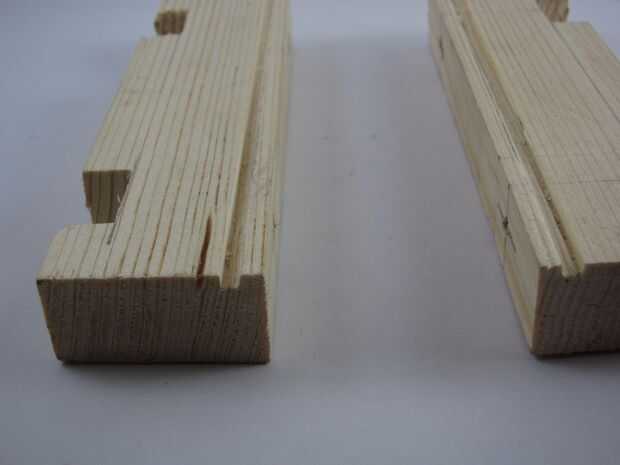

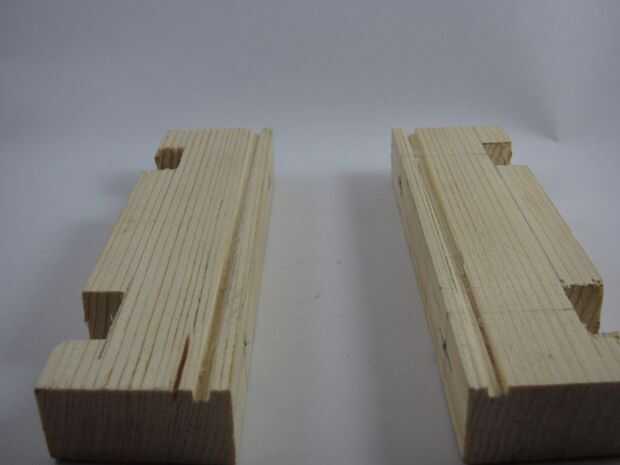

5 - hacer con la mano vi una ranura de 3 mm profundidad de 2 mm ancho 5 mm desde la parte superior de la madera para ambas piezas en un solo lado.

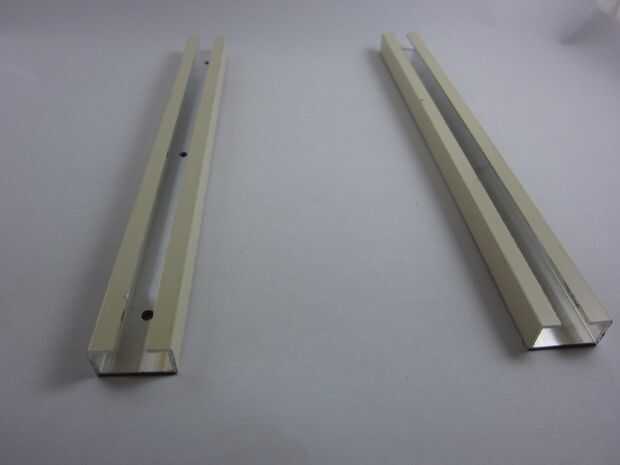

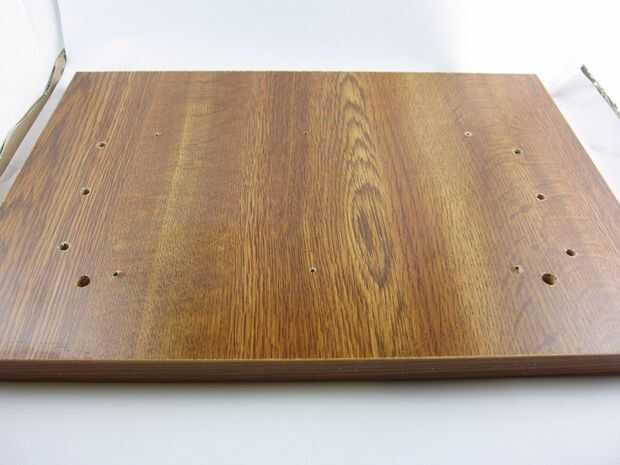

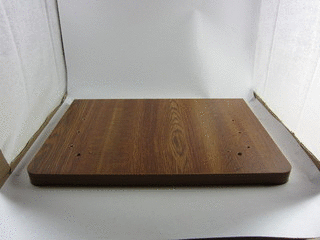

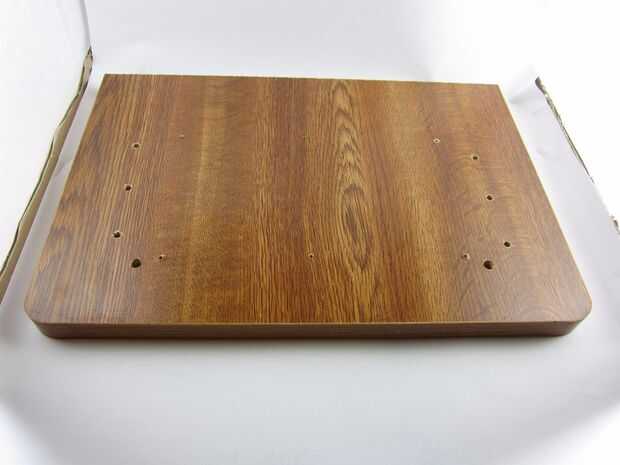

6 - ahora alinear rieles de aluminio (T-pistas) fijarse en paralelo 7 cm uno del otro en la gran base madera y asegurar cada una de ellas con 3 tornillo madera 1 cm de largo (puede que tenga orificios de tornillo).

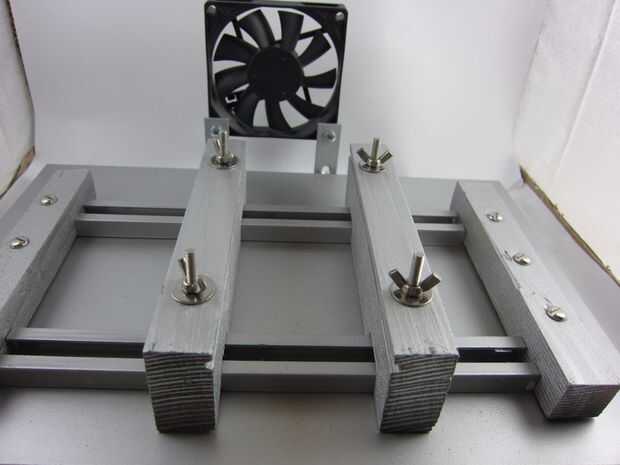

7-introducir los tornillos con arandelas de aluminio seguimiento y colocar las mordazas de madera blanco en la pista a través de los agujeros y asegúrelo con la tuerca de mariposa para ambas vías.

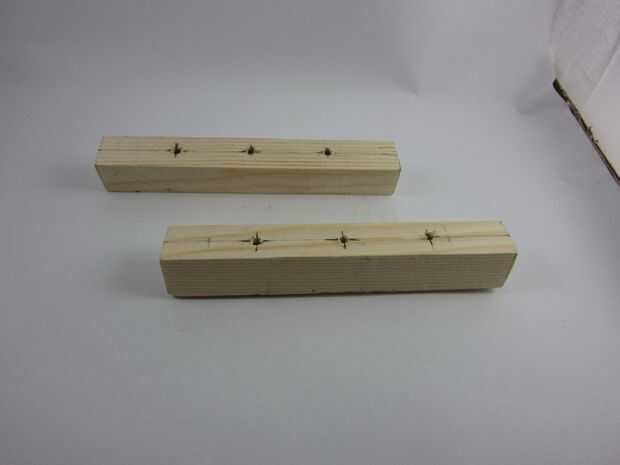

8 - cortar 26 x 2 x 2 dos 13 cm y soporte con 3 tornillos de 3 cm para cada uno en el extremo de los rieles como un tapón para asegurar las mordazas de caer cuando se mueve el vicio y la mariposa de la mandíbula tuercas no están apretado (pre perforación necesaria).

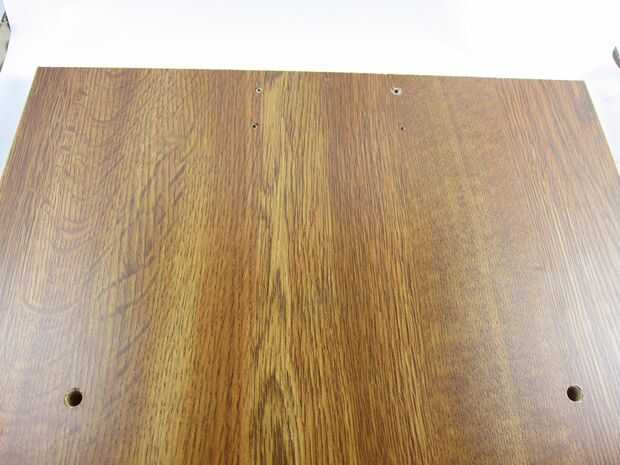

9-Tornillo los dos pequeños 90 grado escuadra cerca del borde en el centro de la cañería tablero desde el otro lado y a una distancia exactamente la anchura de los agujeros de nuestro ventilador (pre taladro también).

10-si usted desea pintar todo y papel de lija todo y limpiar con paño seco luego pintar.

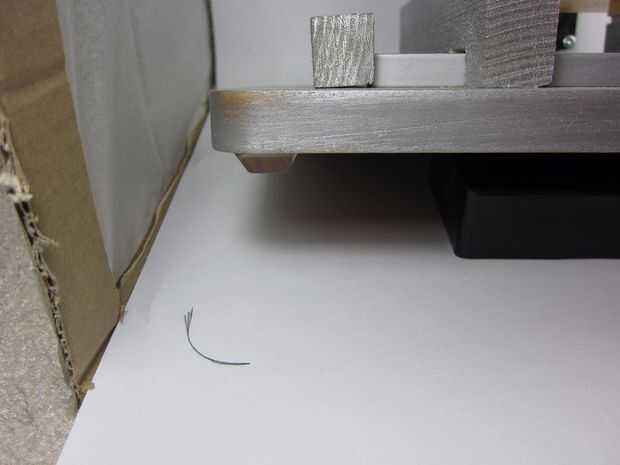

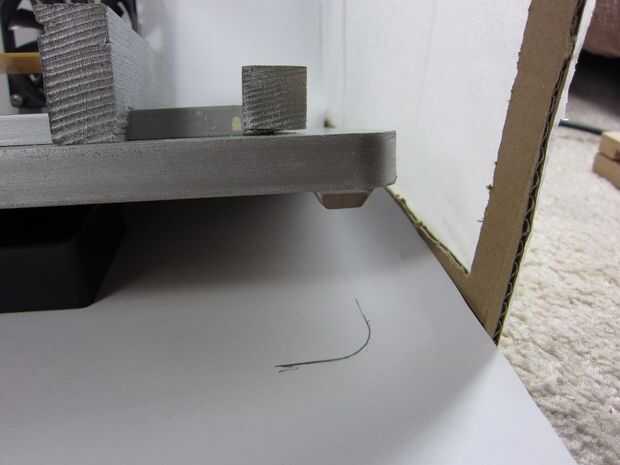

11-ahora usted puede Agregar patas de goma.

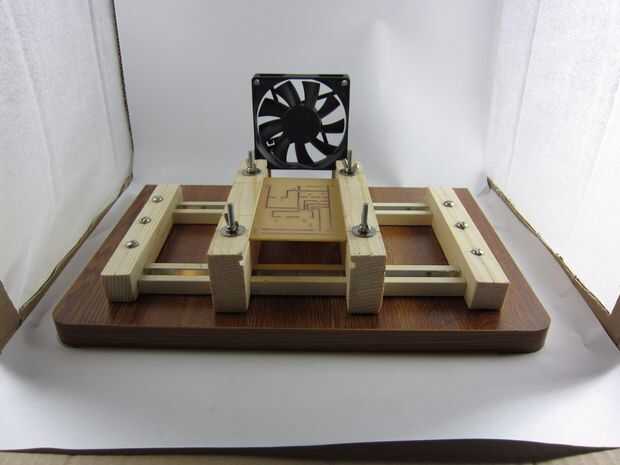

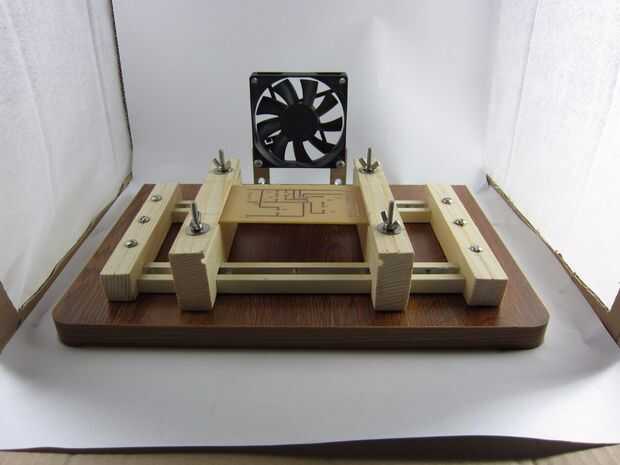

12 - montar todo.

13 - no menciono cuando publiqué este Instructables en 30 de octubre de 2015 que soplase el ventilador de aire lejos de ti y tu causa de PCB pensé que es de sentido común pero un comentario del Sr. Tigger32810 plantear tan sólo recordar que nadie tiene dudas.
