Paso 2: Diseño y plantillas

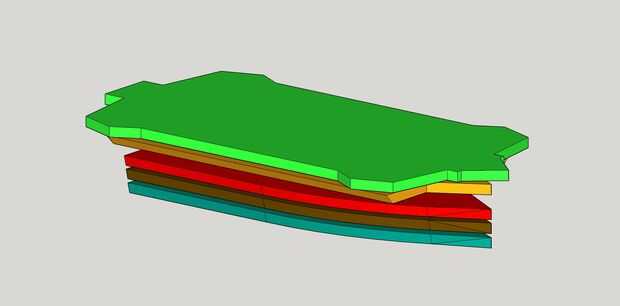

Comience con la forma de la cubierta superior y dibujarlo en el programa de CAD (yo usé Sketchup) o en papel milimetrado. Una vez que se dibuja la cubierta necesita trabajar en la parte inferior del portaaviones. Copiar el dibujo de cubierta y reducir en un 30% (véase oro pieza). La tercera pieza es una forma simple de barco (pieza roja). Poner un ángulo de 15° en este tercer ángulo la parte inferior hacia el centro. Para la cuarta pieza (marrón), la anchura del borde superior debe ser igual a la parte inferior de la pieza 3. Poner un ángulo de 15° en la cuarta pieza de la parte inferior hacia el centro de pesca. La quinta pieza (pieza azul final) además debe coincidir anchura en el borde inferior de la cuarta pieza.

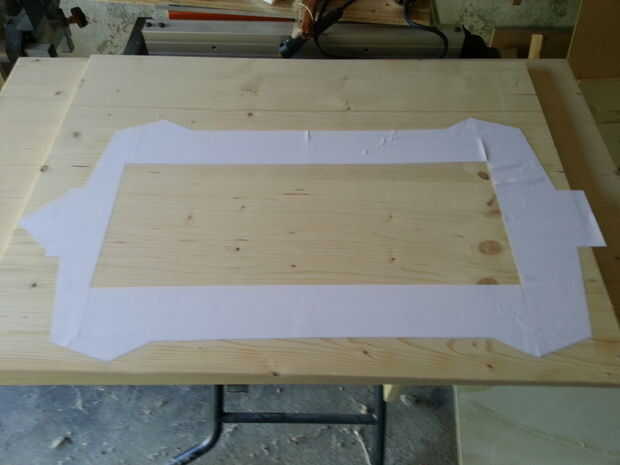

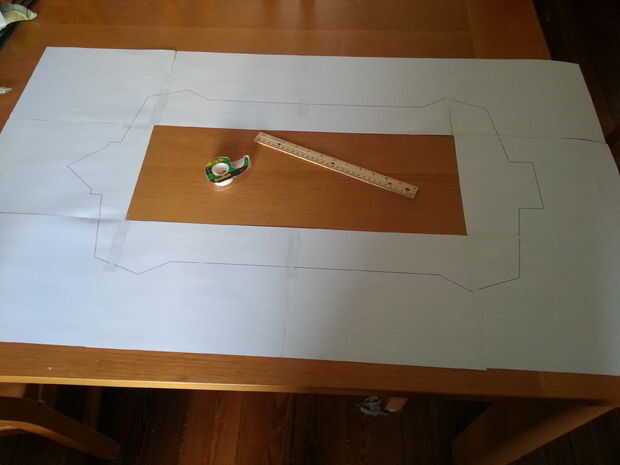

Si está usando un programa CAD como Sketchup, imprimir a escala 1:1. Una vez todas las páginas han impreso, ponen hacia fuera y cinta para hacer la plantilla. Las líneas deben tocar pero si no, asegúrese de que coinciden con todas las plantillas o podría afectar la alineación de las piezas.
