Paso 2: Diseñar el cuerpo principal

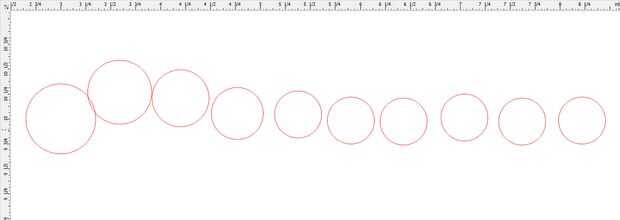

Primero, mida el diámetro de cada una de las tomas.  Dibuja un círculo para cada una de las tomas, Añadir 0,02" para cada diámetro.  Esto le permitirá a las tomas de gota en fácilmente manteniendo todavía les mueva alrededor de demasiado.  Asegúrese de que usted está usando una línea roja que se ajuste a la anchura de la rayita para que el cortador del laser se sabe que éstos pretenden cortar líneas, no grabado.

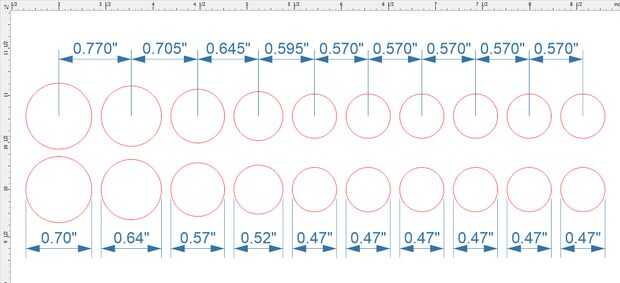

Ahora mueva cada uno de los círculos en la misma línea horizontal, con una diferencia de 0,1" entre cada círculo.  Para determinar la distancia de centro a centro, agregando el diámetro de los dos círculos adyacentes, dividiendo por dos, y luego agregar 0,1".  Porque tenía tomas de 6 puntos y 12 puntos duplicar toda la fila por encima de la primera fila, con una separación vertical de 0,1" entre las tomas más grandes.  Resulta que 5/32" 12 punto 1/4" enchufe de coche es bastante raro (y mi sistema no incluye uno).  Así que reemplacé esa ubicación de socket con mi 3/8" a 1/4" adaptador.

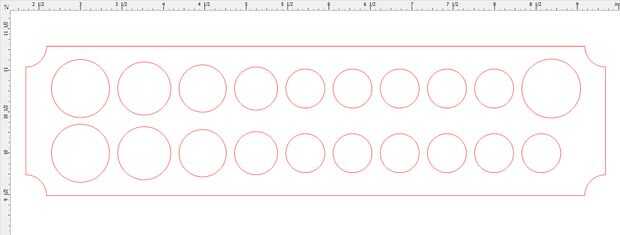

Finalmente, dibuje un rectángulo alrededor de los orificios de toma de corriente.  Para un poco más interés visual, agregué 1/4" radio festoneado las esquinas.
