Maestro de Arduino Modbus RTU y PLC Panasonic C14R FPX (1 / 3 paso)

Paso 1: Panasonic PLC FPX C14R

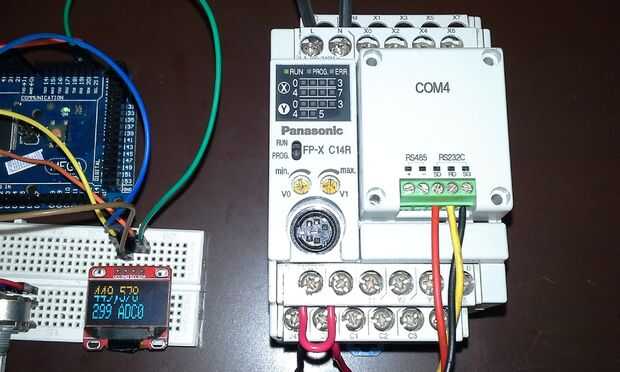

Controlador lógico programable utilizado en industrial en este caso la familia panasonic FPX (Aromat - Nais)

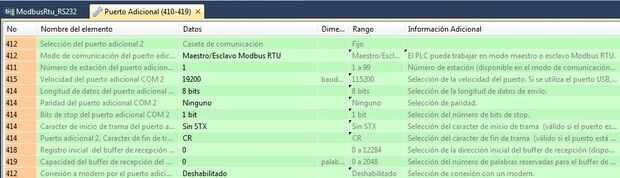

Este PLC posee Modbus RTU protocolo como maestro y esclavo para configurar un profesor debe crear una estrategia, si como esclavo no requiere código plc por defecto es un esclavo y registros se envían automáticamente.

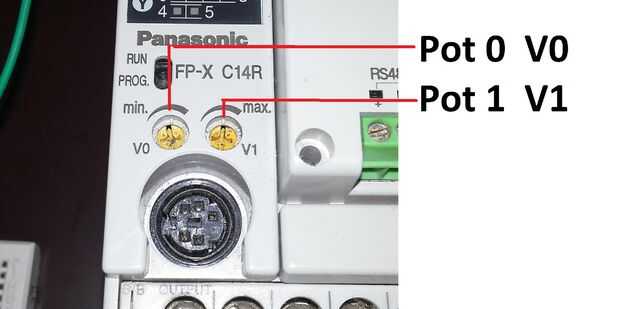

DT0 = Holding Register [0]

DT1 = Holding Register [1]

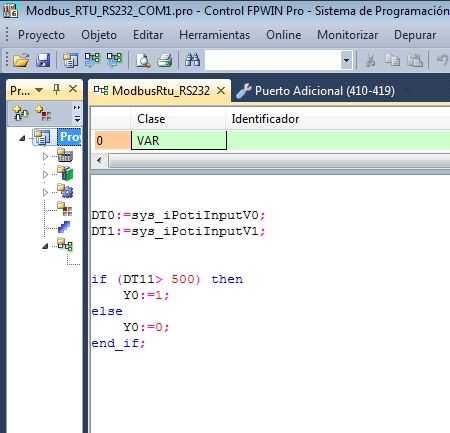

La estrategia de control de estos PLC se realiza en el software de FPWIN Pro
