Magia de Motor paso a paso (1 / 1 paso)

Paso 1:

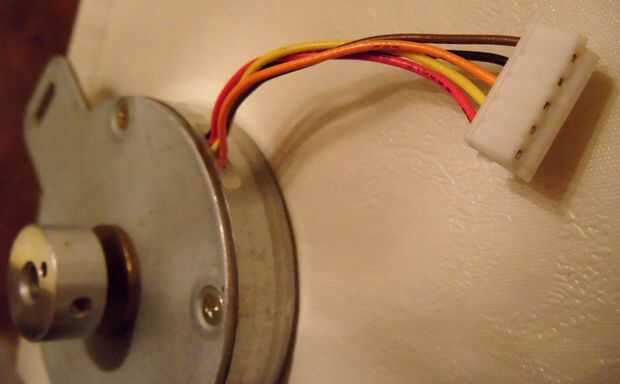

El motor tiene 5 pernos, eran de colores en secuencia rojo - amarillo-naranja - negro - marrón como se muestra en la imagen.

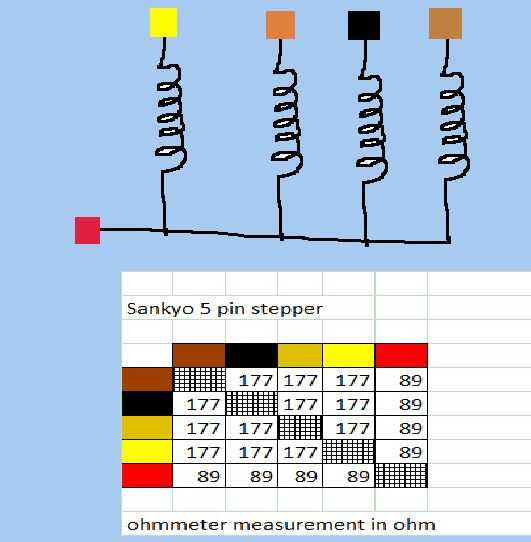

a continuación se muestra la matriz de medición de la resistencia junto con mi interpretación de cómo se arreglan las bobinas dentro.

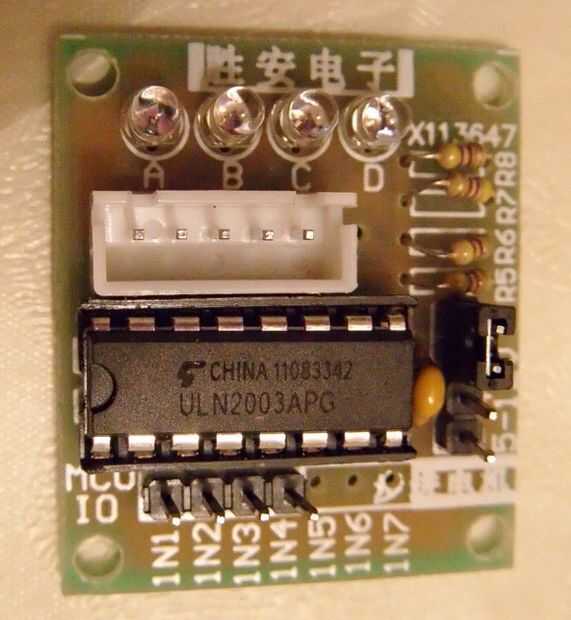

Planeo a primer intento girar alimentando un controlador ULN2003 IC de un contador CD4017 y desearme suerte.

Si alguien tiene algún comentario o corrección, será agradecido.
